UG11.0视频教程Catics大赛第3题，主要的图元是圆弧与直线的配合，看图时需要注意半径符号与直径符号的区别；

UG教程

设计要求：
题目：参照图绘制图形，注意其中的竖直、水平、相切等几何关系。
参数：A=108， B=42， C=25， D=14
http://static.video.qq.com/TPout.swf?vid=t0341d39zd4&auto=0
绘图思路：
先确定图上C处圆的中心，以圆心绘制直径C圆与半径R25圆；
以中心偏移中心线得到A距离线，绘制一半径R35元，然后离D为10，离A处为80；

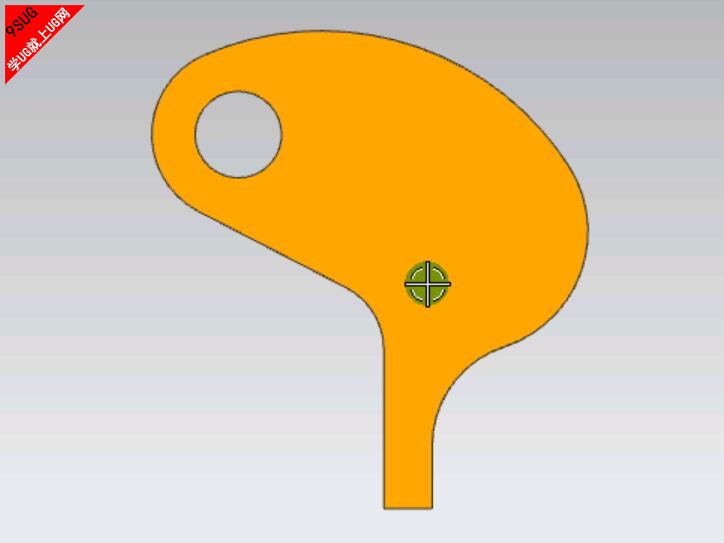

当图形上主要的几个图元绘制完成后，对其进行连接过渡，绘制的结果如下图；附件为源视频，画不出来可以参考视频学习；

草图

源视频下载：

---
