UG8.0模具设计唧咀和定位环设计是使用UG外挂来绘制的，唧咀是用来连接注塑机射咀与模具流道的，而定位环的作用则用来模具安装时方便定位；

调用UG外挂中的模具标准件，坐标一定要设计正确，如图是常规模具坐标的显示位置；

本例是偏中心进胶，那么在没有用UG8.0调用唧咀标准件前，一定先把坐标建立在流道上；

在UG外挂模具标准件中，找到唧咀并进行到设计中来；

图上是四种常用的唧咀类型，按公司需要进行选择；

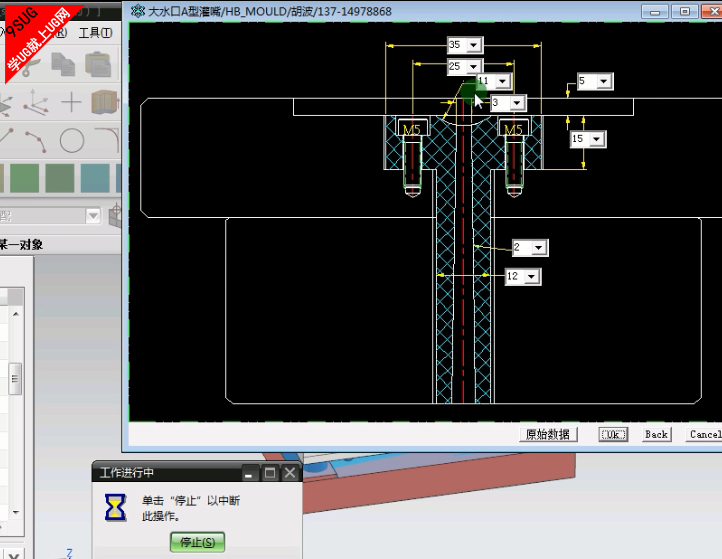

打开唧咀UG8.0设计参数，需要根据模具的实际情况来调整唧咀直径、流道角度；

用NX外挂工具调出来的唧咀如下图；

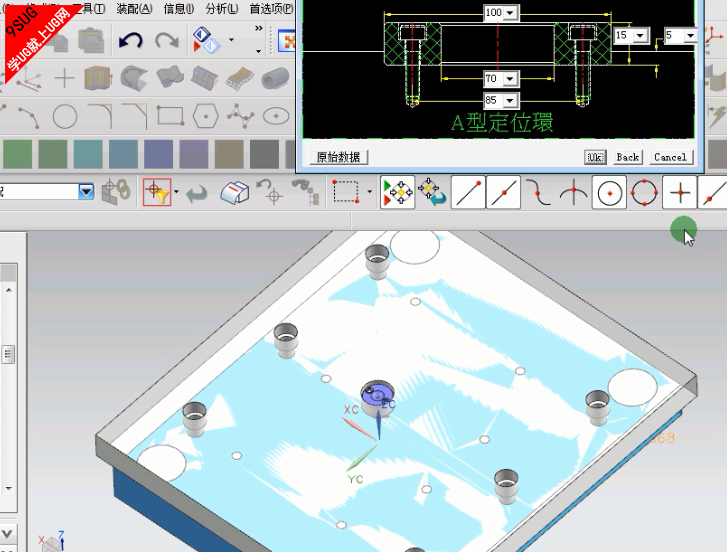

设计定位环，定位环的尺寸规格有100、120、150，常规选用100定位环；

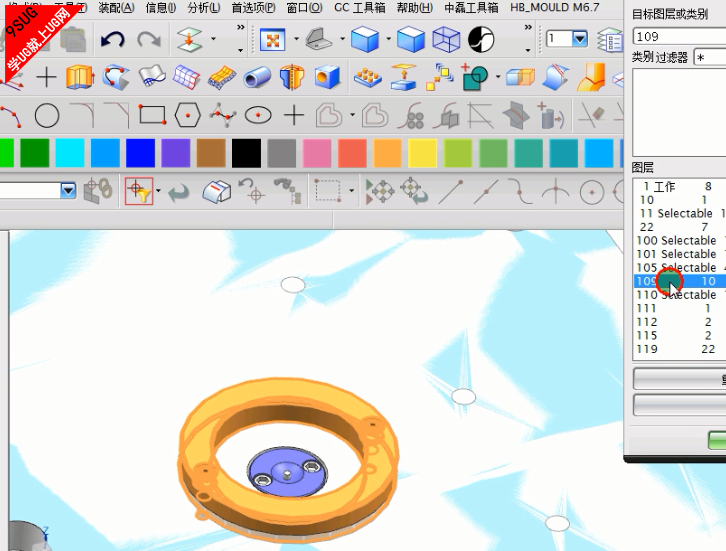

UG8.0手动分模模具定位环、唧咀设计如下图，本例附带有视频教程，网友学习时可以参考视频教程进行模具设计操作；
