UG8.0手动分模7讲_关于模具坐标系的正确使用

[复制链接]
ug9.0发表于 2016-9-22 08:50:05 | 显示全部楼层 |阅读模式
使用UG8.0手动分模一个重要的知识点就是模具的坐标系，手动分模要借助于UG外挂来调标准件，如模架、垃圾钉、唧咀、定位环等，如果模具的坐标不调正，那么就会调模具标准件出错；

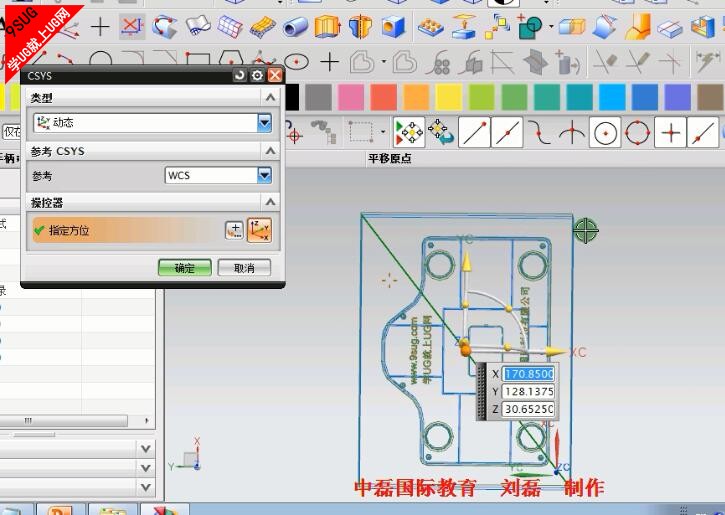

模具坐标系

模具坐标系
本节UG模具设计教程中，讲解的是如何把坐标系与绝对坐标系重合的技巧；

模具设计

模具设计
调整模具坐标系需要用到移动下的从CSYS到CSYS选项，在使用本命令前，一定要找准模具的中心点，X方向要对准短向，Y方向要对应长向，Z轴对应的是出模方向。

坐标方向

坐标方向
源视频下载：

游客，如果您要查看本帖隐藏内容请回复





UG模具设计UG手动分模UG模具坐标系坐标系
