[三维造型] 五步轻松搞定汽车方向盘平面设计_就上UG网

[复制链接]
常乐的知足者发表于 2016-9-10 14:35:56 | 显示全部楼层 |阅读模式
下图为一个汽车方向盘的2D设计，可以用来CAD设计的雏形，也可以自己用来练习自己的3维建模，如下图：


画图步骤：

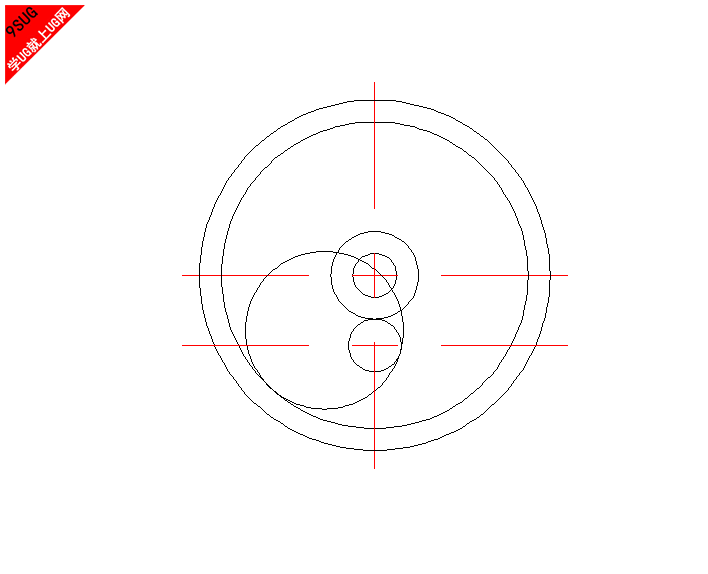

1.先观察好图形的大概结构，一般我们画图都是先整体后局部， 第一步先画出两条中心线，然后画出四个圆


2.根据16的距离画出下方的一个圆


3.接着画圆，用相切相切半径画出R18的圆弧


4.修剪多余的线段，然后进行圆形阵列，


5.将之前画出的R18的圆偏置4MM。得出R22的圆弧，然后进行倒圆角 圆角半径分别为R2.R6


6.整列第五步做出来的圆弧线，即为我们题中所说的图形


图档下载地址：



汽车方向盘.rar (496.17 KB, 下载次数: 16)
CAD练习产品练习汽车方向盘设计
