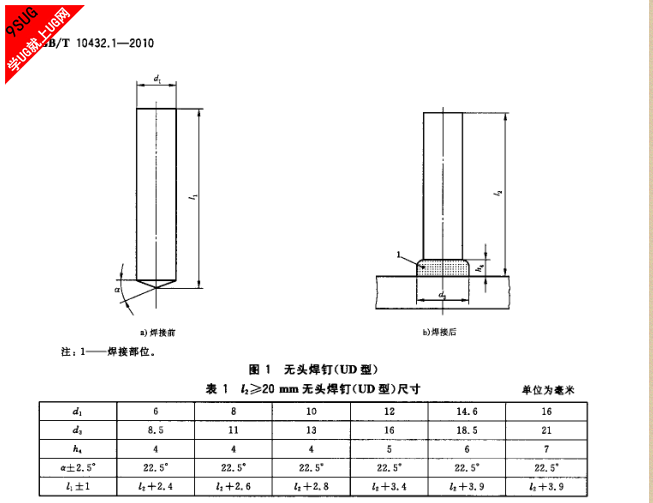

GB/T10432的本部分规定了公称直径为6mm~16mm 的电弧螺柱焊用无头焊钉(UD 型)及配套使用的磁环(UF型)。
ISO13918规定的产品型式与我国标准对照,见附录A。

国标3

GB/T10432的本部分(以下简称本部分)是国家标准“焊接螺柱及焊钉”产品系列标准之一,该系列包括:
———GB/T902.1—2008 手工焊用焊接螺柱;
———GB/T902.2—2010 电弧螺柱焊用焊接螺柱;
———GB/T902.3—2008 储能焊用焊接螺柱;
———GB/T902.4—2010 短周期电弧螺柱焊用焊接螺柱;
———GB/T10432.1—2010 电弧螺柱焊用无头焊钉;
———GB/T10432.2—2010 短周期电弧螺柱焊用无头焊钉;
———GB/T10432.3—2010 储能焊用无头焊钉;
———GB/T10433—2002 电弧螺柱焊用圆柱头焊钉。
本部分是GB/T10432的第1部分。
本部分修改采用ISO13918:2008《焊接 电弧螺柱焊用螺柱和磁环》规定的无螺纹焊钉(UD 型)(英文版)。
本部分对ISO13918:2008中无螺纹焊钉(UD型)的主要修改如下:
———ISO13918规定的涉及产品认证、市场准入检验及工厂生产控制等内容,与ISO/TC2制定的紧固件产品标准截然不同,也与我国目前实际情况有较大差异,故未予采用;
———在引用文件中,用我国标准代替国际标准(第2章);
———ISO13918未规定包装技术要求,本部分予以规定(见表3);
———ISO13918未规定简化标记,本部分按GB/T1237给出简化的标记(见6.1.2)。
本部分附录A 及附录B为资料性附录。
本部分由中国机械工业联合会提出。
本部分由全国紧固件标准化技术委员会(SAC/TC85)归口。
本部分负责起草单位:中机生产力促进中心。
本部分参加起草单位:北京宏光机电设备厂、宁波九龙紧固件制造有限公司。

国标4

下列文件中的条款通过GB/T10432的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T90.1 紧固件 验收检查(GB/T90.1—2002,idtISO3269:2000)
GB/T90.2 紧固件 标志与包装
GB/T1237 紧固件标记方法(GB/T1237—2000,eqvISO8991:1986)
GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱(GB/T3098.1—2010,ISO898-1:2009,IDT)
GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱(GB/T3098.6—2000,idtISO3506-1:1997)
GB/T3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母(GB/T3103.1—2002,ISO4759-1:2000,IDT)
