压铸机工艺参数分析续-时间参数

时间参数 分了几部分讲解，第一个什么是填充时间，第二个什么是持压时间，第三个什么是留模时间，做好压铸模模具设计，首先也要了解压铸机的一些基本常识，通过这几节讲解的压铸工艺参数的一些大概分析，希望对压铸模设计学者有一定的帮助，不足之处欢迎吐槽！

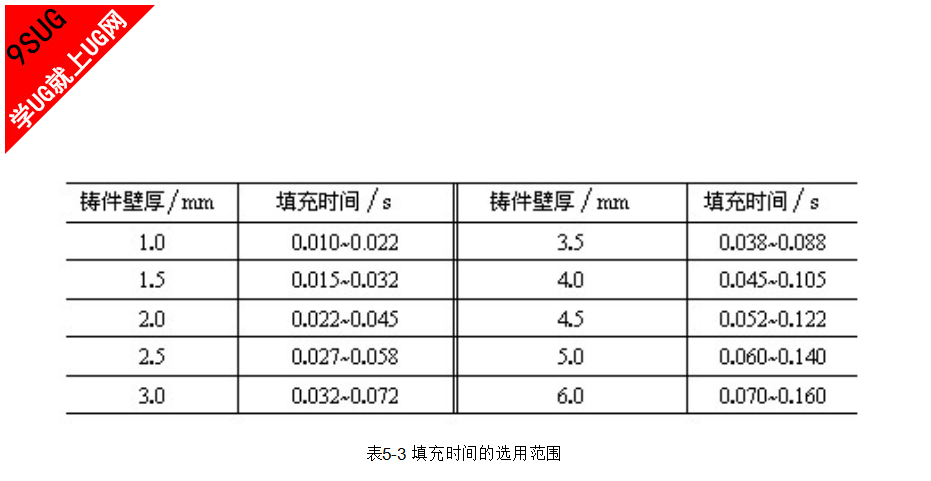

（1）填充时间 金属液自内浇口开始进入型腔到充满压铸型（模）型腔的过程所需的时间，称为填充时间。填充时间应以"金属液尚未凝固而填充完毕"为前提。影响填充时间的因素为：金属液的过热度；浇注温度；压铸型（模）温度；排气效果；涂料隔热性与厚度等。填充时间的选用范围如表5-3所示。

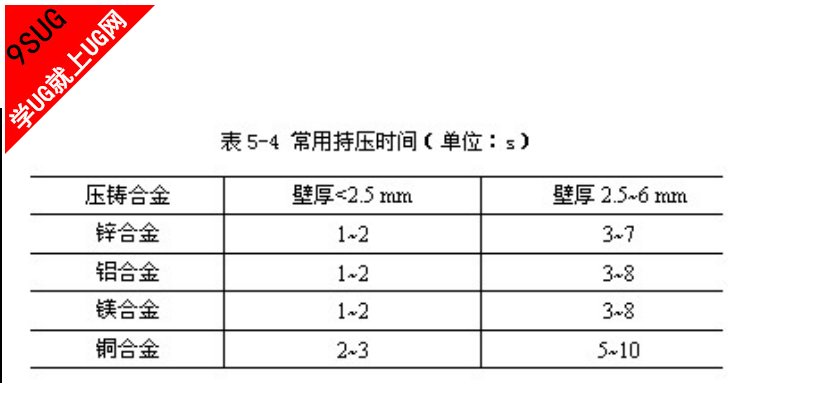

   （2）持压时间 金属液充满型腔之后，在压力作用下，使铸件完全凝固，这段时间称为持压时间，持压时间的大小与铸件壁厚和金属结晶温度有关，生产中常用持压时间的选用如表5-4所示。

（3）留型（模）时间 从持压终了至开型（模）顶出铸件为止的时间称为留型（模）时间。留型（模）时间根据合金性质、铸件壁厚和结构特性确定，通常以铸件顶出不变形、不开裂的最短时间为宜。选用见表5-5。

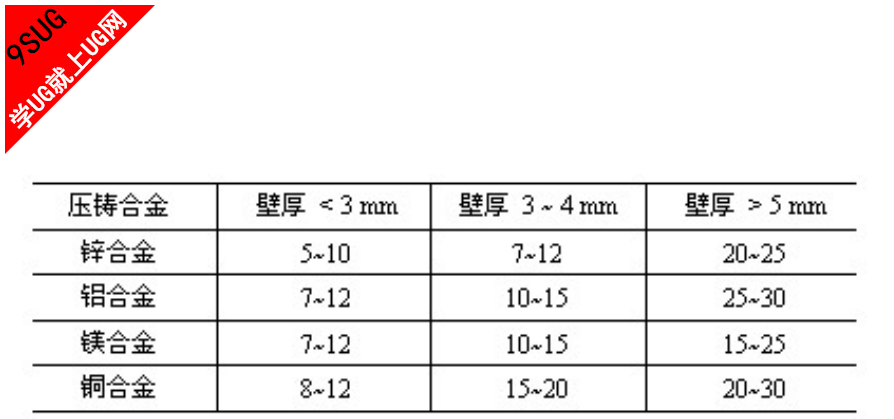

表5-5 常用留型（模）时间（单位：s）
