何为卧式冷室压铸机压射曲线图？

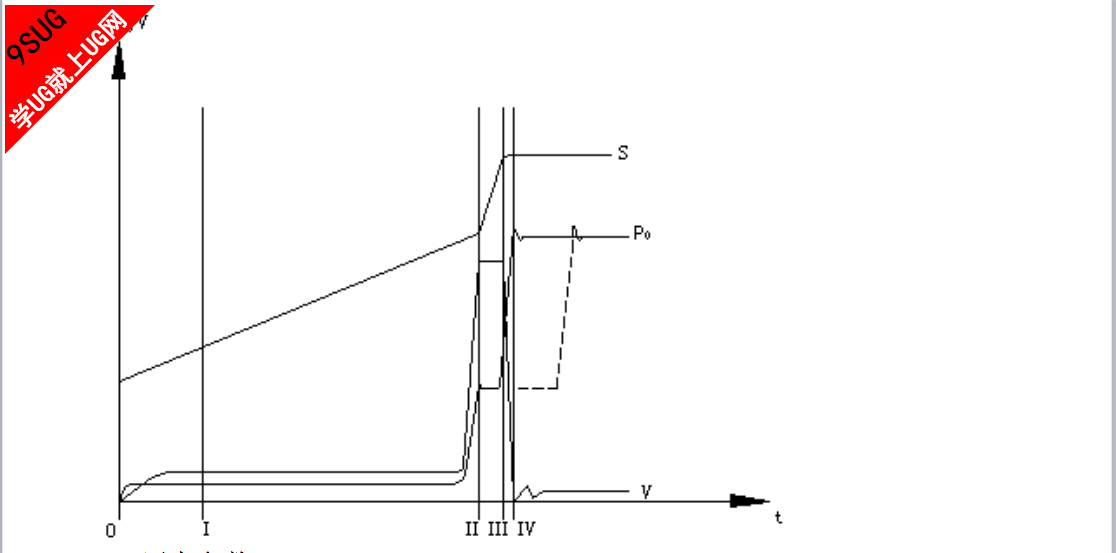

卧式冷室压铸机压射曲线图
s--冲头位移曲线 P0--压力曲线 v--速度曲线


1、压力参数
（1）压射力 压射冲头在0-Ⅰ段，压射力是为了克服压射室与压射冲头和液压缸与活塞之间的摩擦阻力；Ⅰ-Ⅱ段，压射力上升，产生第一个压力峰，足以能达到突破内浇口阻力为止；Ⅱ-Ⅲ段，压射力继续上升，产生第二个压力峰；Ⅲ-Ⅳ段，压射力作用于正在凝固的金属液上，使之压实，此阶段有增压机构才能实现，此阶段压射力也叫增压压射力。
2）比压 比压可分为压射比压和增压比压。

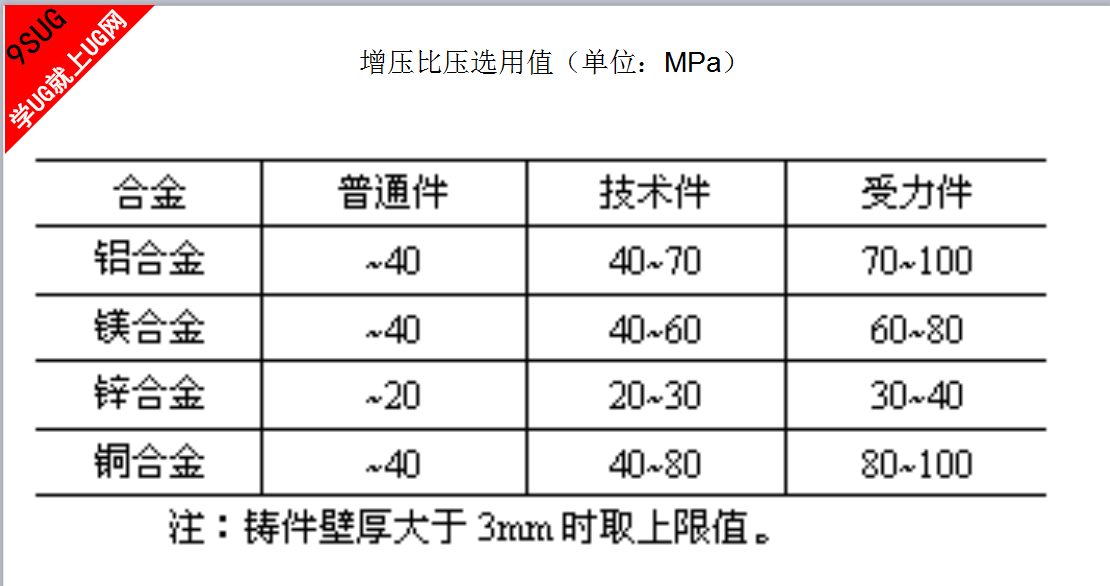

在压射运动过程中0-Ⅲ段，压射室内金属液单位面积上所受的压射力称为压射比压；在Ⅲ-Ⅳ段，压射室内金属液单位面积上所受的增压压射力称为增压比压。比压是确保铸件质量的重要参数之一，推荐选用的增压比压如下表所示。


3）胀型力 压铸过程中，充填型腔的金属液将压射活塞的比压传递至型（模）具型腔壁面上的力称为胀型力。主胀型力的大小等于铸件在分型面上的投影面积（多腔模则为各腔投影面积之和），浇注系统、溢流、排气系统的面积（一般取总面积的30%）乘以比压，其计算公式如下
F主＝APb/10
式中 F主-主胀型力(KN)；
A-铸件在分型面上的投影面积（cm2）
Pb-压射比压（MPa）。
分胀型力（F分）的大小是作用在斜销抽芯、斜滑块抽芯、液压抽芯锁紧面上的分力引起的胀型力之和。
4）锁型（模）力 锁型（模）力是表示压铸机的大小的最基本参数，其作用是克服压铸填充时的胀型力。在压铸机生产中应保证型（模）具在胀型力的作用下不致胀开。压铸机的锁型（模）力必须大于胀型力才是可靠的，锁型（模）力和胀型力的关系如下：
F锁 ≥K（F主 +F分）
式中 F锁--压铸机应有的锁型（模）力（KN）
K--安全系数，一般取1.25；
F主--主胀型力（KN）；
F分--分胀型力（KN）。
在压铸生产过程中，锁型（模）力大小的选择直接反映到压铸分型面处有否料液飞溅、铸件内组织的密度、有否气孔、成形是否完整、有否飞边及毛刺等。调整时，在保证铸件合格的前提下尽量减小锁型（模）力。

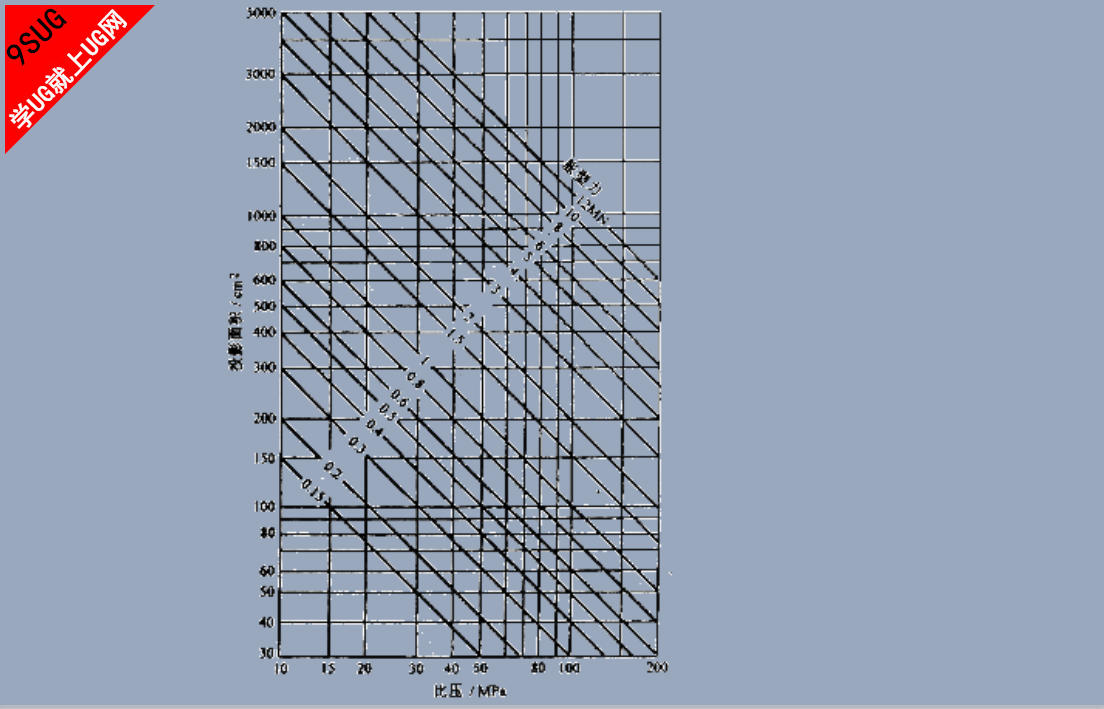

为简化选用压铸机时各参数的计算，可根据压铸机具体的工作性能作出“比压、投影面积与胀型力关系图”，参见下图。在已知型（模）具分型面上铸件总投影面积∑A和所选用的压射比压Pb后，能从图中直接查出胀型力。
