     内浇口的设计主要是确定内浇口的位置，形状，大小和尺寸。由于铸件的形状复杂多样，涉及到的各种因素也多不胜数，设计者在UG设计时候很难遵循一个特有的规律，内浇口截面积的计算现在还没有一个很可行的方法进行计算，所以才显得压铸模设计者的经验尤为重要！下面我们介绍一下内浇口设计的大概原则！

1.有利于压力的传递，内浇道一般设置在压铸件的厚壁处。
2.有利于型腔的排气。
3.薄壁复杂的压铸件．宜采用较薄的内浇道，以保证较高的充填速度；一般结构的压铸件，宜采用较厚的内浇道，使金属液流动平稳。
4.金属液进入型腔后不宜正面冲击型芯，以减少动能损耗，防止型芯冲蚀。
5.应使金属液充填型腔时的流程尽可能短，以减少金属液的热量损失：
6.内浇道的数量以单道为主，以防止多道金属液进入型腔后从几路汇合，相互冲击，产生涡流、裹气和氧化夹渣等缺陷。
7.压铸件上精度、表面粗糙度要求较高且不加工的部位，不宜设置内浇道。
8.内浇道的设置应便于切除和清理。

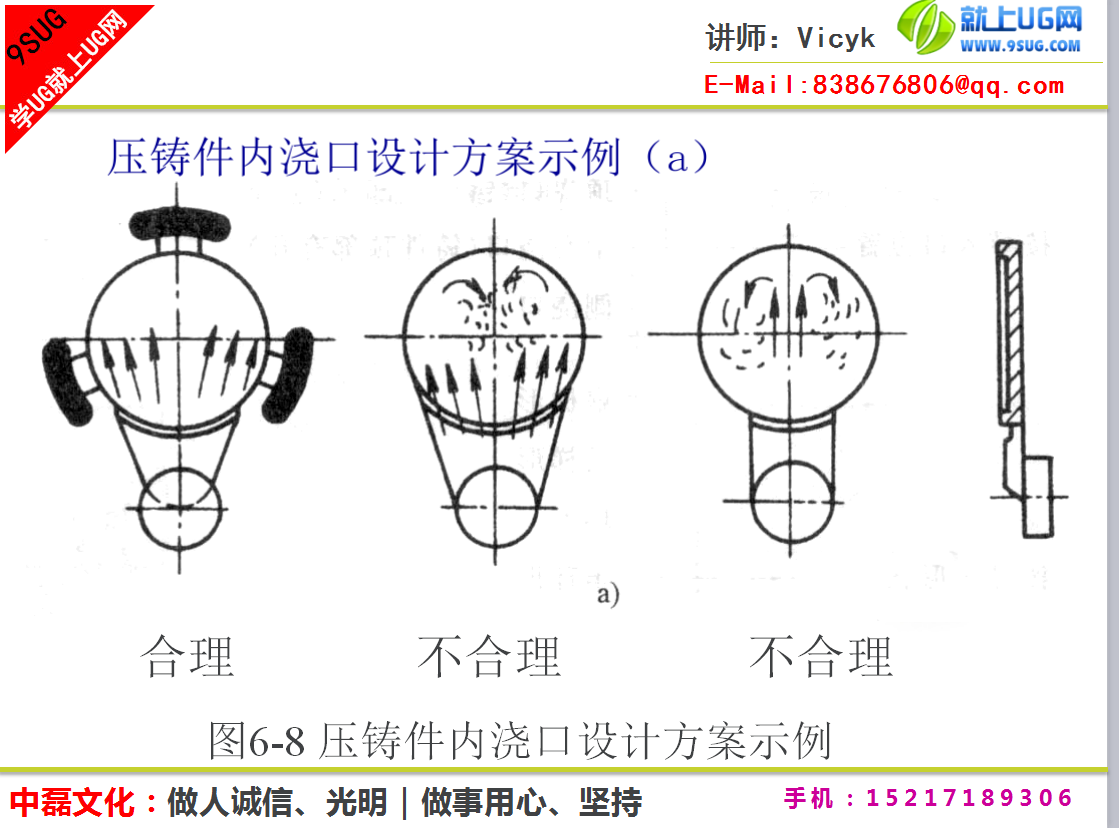

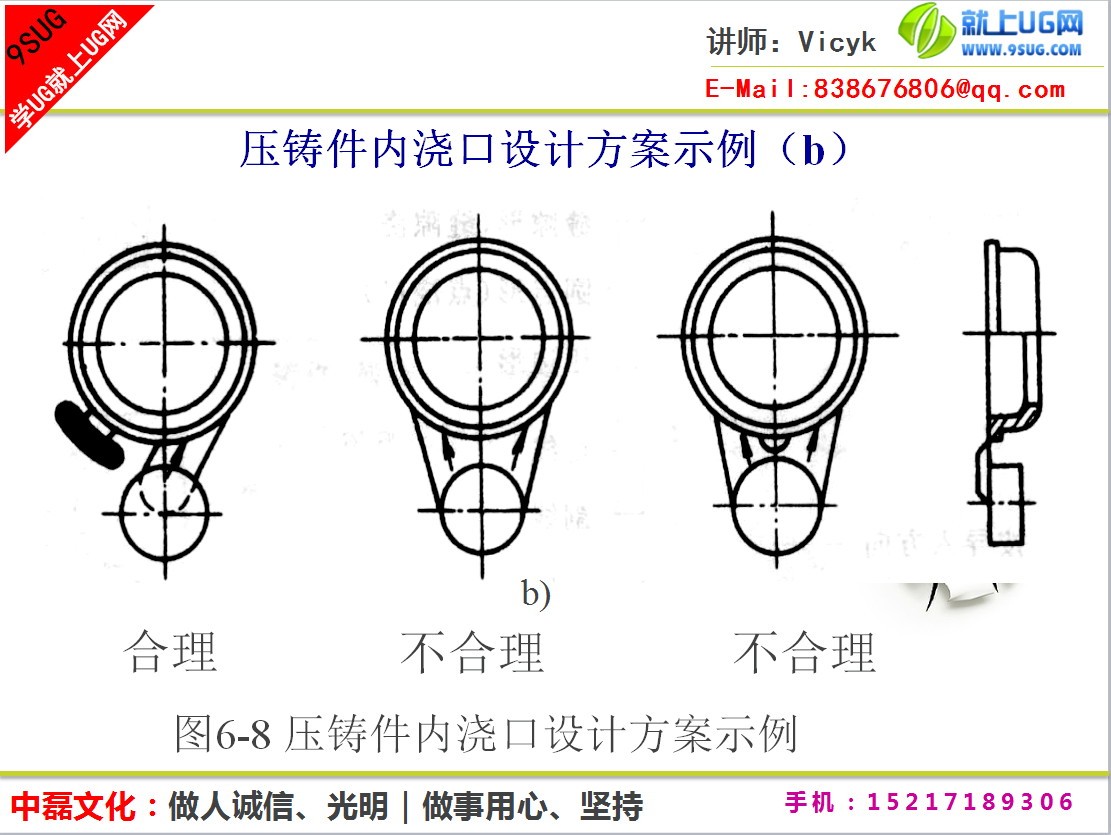

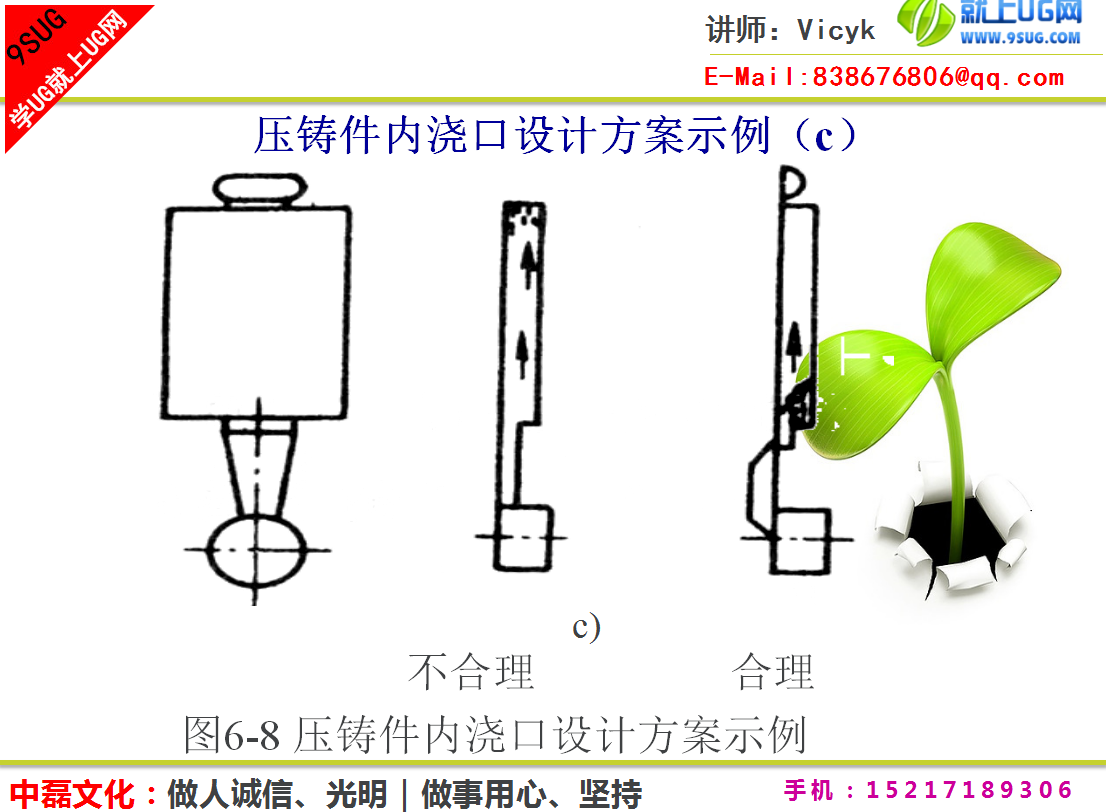

下面看一下内浇口的设计方案案例：
