NX二次开发圆弧拉伸成圆柱C++源码教程就上UG网

学UG二次开发就上UG网：

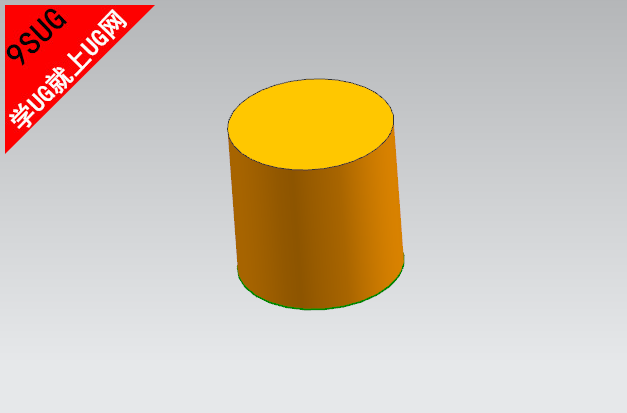

通过先创建一个圆弧，然后把圆弧加入链表，并对其执行拉伸，本例要使用两个UF函数，分别为创建圆弧与创建拉伸，这是多函数简单组合；

UG二次开发

NX二次开发C++源码教程：

1. /*中磊国际模具培训－创建圆弧并拉伸圆柱功能*/

2.

3.     tag_t arc_id, wcs_tag;//弧、坐标

4.     UF_CURVE_arc_t arc_coords;//创建弧

5.

6.     /*学NX二次开发就上UG网－www.9sug.com弧参数 */

7.

8.     arc_coords.start_angle = 0.0;//起始角度

9.     arc_coords.end_angle = 360 * DEGRA;//终止角度，当终止角度小于360度时，其为圆弧

10.     arc_coords.arc_center[0] = 0.0;

11.     arc_coords.arc_center[1] = 0.0;

12.     arc_coords.arc_center[2] = 0.0;//坐标位置

13.     arc_coords.radius = 10;//弧半径

14.

15.     UF_CSYS_ask_wcs(&wcs_tag);

16.     UF_CSYS_ask_matrix_of_object(wcs_tag, &arc_coords.matrix_tag);//坐标转换

17.

18.     UF_CURVE_create_arc(&arc_coords, &arc_id);//创建弧

19.

20.     uf_list_p_t obj, features;  //链表

21.     UF_MODL_create_list(&obj);               // 创建链表

22.     UF_MODL_put_list_item(obj, arc_id);  // 把创建的直线加入到链表

23.     char * taper_angle = "0.0";      //锥角

24.     char * limit[2] = { "0", "20" };  //拉伸开始与结束值

25.     double point[3] = { 0, 0, 0 };     //点坐标（本例是使用已创建的直线进行拉伸）

26.     double direction[3] = { 0, 0, 1 }; //拉伸失量

27.     UF_FEATURE_SIGN   sign = UF_NULLSIGN; //创建新几何实体

28.     UF_MODL_create_extruded(obj, taper_angle, limit, point, direction, sign, &features);//拉伸特征

29.

30.

31.     /* Terminate the API environment */

复制代码
