[三维造型] 中磊国际零件(ZL021）练习图纸-就上UG网

[复制链接]
UG论坛发表于 2016-4-19 10:05:46 | 显示全部楼层 |阅读模式

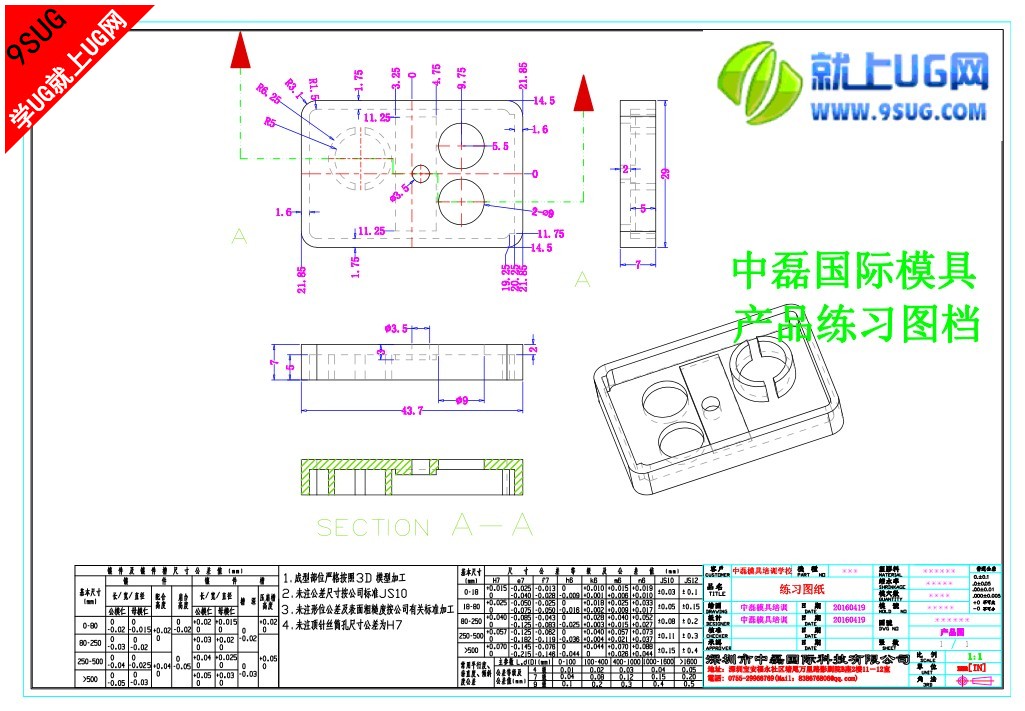

中磊国际零件(ZL021）练习图纸-学UG就上UG网 ：
此零件绘图用到的命令：草绘，拉伸，求差，求和，

绘图思路如下：
  • 由俯视图画出零件外形整体，
  • 然后根据不同高度进行分别拉伸，
  • 完善倒角等结构。
高清源图纸下载：


中磊国际机械零件（021）练习图纸-就上UG网.rar (286.63 KB, 下载次数: 18)
免费图纸下载ug图纸机械设计图纸三维图纸造型
