NX10.0制图 更改剖视图的背景面 就上UG网

学UG就上UG网：
1.右键单击视图边界并选择添加剖视图。

2.在父视图中选择一个竖直的剖切位置。

3.右键单击并选择与铰链对齐。

4.右键单击并选择剖视图工具。

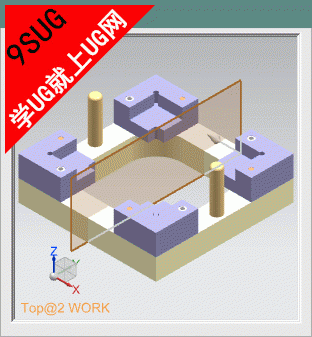

          剖视图工具预览
5.在背景面组中，设置定义背景面 复选框。

6.选择右定位器上的一个面

7.选择左定位器上的一个面。

8.单击确定。

9.将剖视图放到图纸页上。

选定的两个面将出现在剖视图的背景中。所有其他的面都将被排除。
