UGNX10.0编程教程－刀架和刀槽，刀架和刀槽表示机床上的换刀带和刀槽。

定义刀架和刀槽，以便：

• 管理容量或设备拥有的刀具数。NX 将允许用户添加刀具直至达到指定的容量为止。
• 替换刀槽之间的刀具，而无需通过为刀槽指派刀具号来重新定义刀具号。
• 在模板中预加载公司默认刀具。

  UG10编程教程




注释	为车刀创建刀架时，请指定相对于 WCS 的车床工作平面。

刀槽

对于每个刀槽，您可以：

• 指定与刀具号不同的补偿寄存器和刀具补偿寄存器。默认情况下，这两个寄存器均与该刀具号相匹配。
  刀具将继承此刀槽号和寄存器值。
  车刀将不使用从刀槽继承的寄存器值。车刀支持多个跟踪点，且每个跟踪点可有不同的寄存器值。
• 修改刀槽上刀具夹持器的列表。
  当您要限制刀具载荷时，请使用刀具夹持器。例如，在转塔上可能具有一些容纳某种刀具夹持器的位置，以及容纳不同刀具夹持器的其他位置。
• 指定容量。默认值是 1。



刀槽从机床模型继承了补偿寄存器和刀具补偿寄存器。

位于何处？

应用模块	加工
命令查找器	创建刀具

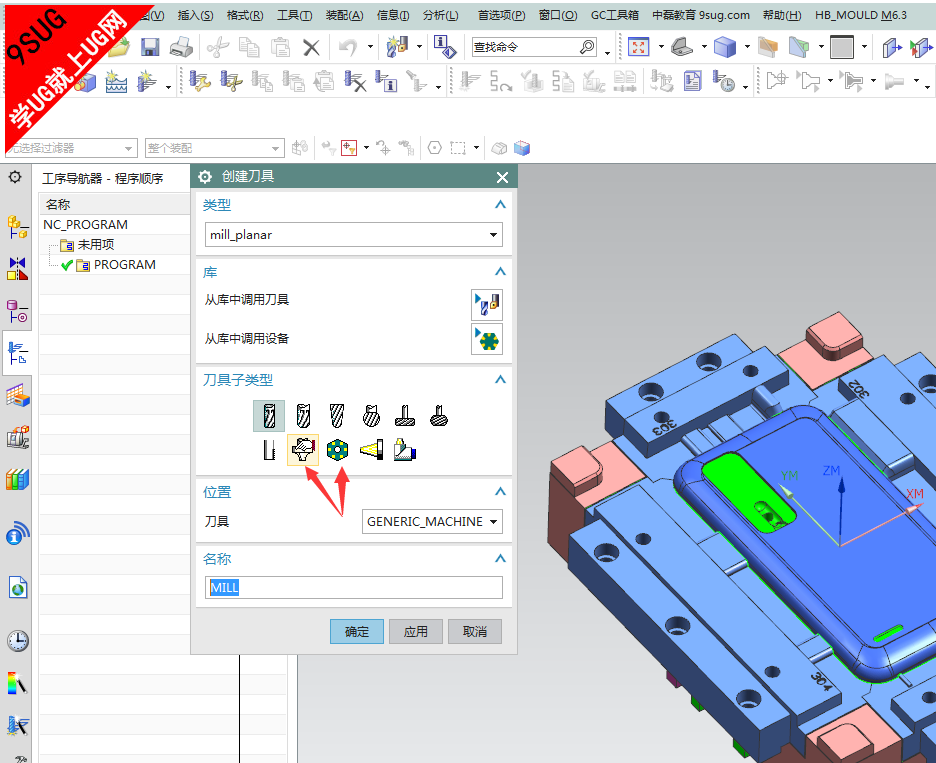

对话框中的位置	刀具子类型→MCT_POCKET 、CARRIER
