UGNX10.0装配教程－使用复制并重复功能来复制组件，

UG10装配教程

本示例将在NX11.0软件中展示如何重复进行组件的复制和移动，来填充规则样式的孔。

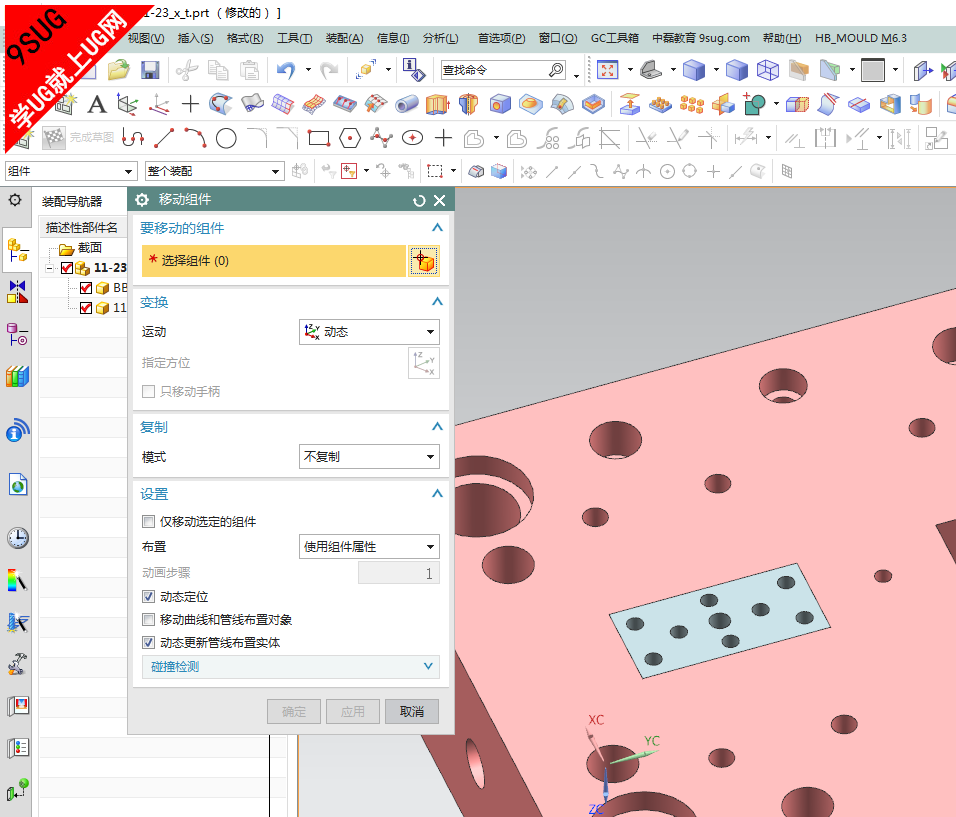

• 选择装配选项卡→组件位置组→移动组件 。
• 在图形窗口或装配导航器中，选择该螺栓。

• 在移动组件对话框的变换组中，从运动列表中选择动态。
• 单击点对话框 并选择孔的圆弧中心。

• 单击确定。
  组件将移到初始位置。

• 在复制组中，从模式列表中选择手动复制。
• 在图形窗口中，右键单击螺栓的手柄并选择创建副本。
• 选择另一个孔的圆弧中心。



  将组件复制到第二个孔。

• 在复制组，重复变换下的重复次数框中，键入 3。
• 单击复制并重复 。
  其余组件得以创建并放置在装配中。

• 单击确定。
