UGNX10.0装配教程－手工移动和复制螺栓；本示例将展示在UGNX11.0中如何手动复制和移动螺栓，以填充成规则阵列的孔。

手动移动复制组件－UG10.0

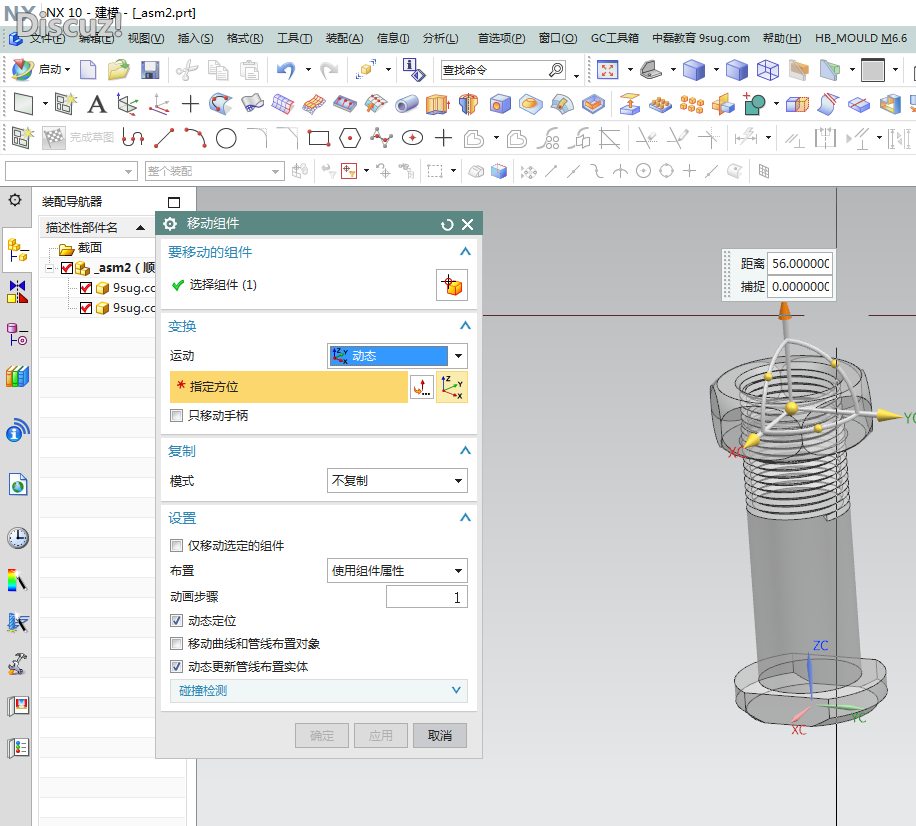

• 选择装配选项卡→组件位置组→移动组件 。
• 选择螺栓。
• 在移动组件对话框的变换组中，从运动列表中选择动态。
• 确保指定方位处于活动状态。
  螺栓上将出现手柄，因此您可以将螺栓移动到位。
• 隐藏螺栓。
• 选中只移动手柄复选框。
• 单击点对话框 ，选择孔的圆弧中心，然后单击确定。

• 清除只移动手柄复选框。
• 显示螺栓。

• 在复制组中，从模式列表中选择手动复制。
• 右键单击螺栓的手柄，并选择创建副本。
• 选择另一个孔的圆弧中心。



  将组件复制到第二个孔。

• 重复上述过程，直到孔均填充完毕为止。
• 单击确定。
