虎口在UG8.0模具设计中起定位的作用，一般的常规模具都要求设计虎口进行定位；

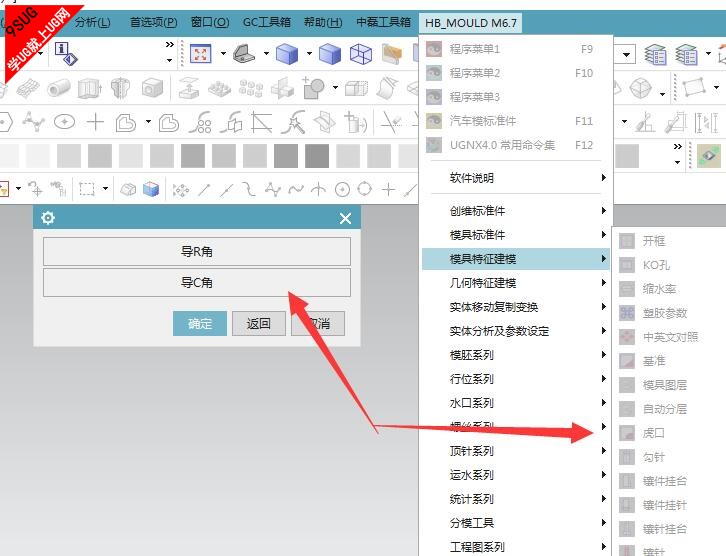

模仁上的虎口可以使用胡波工具下的虎口创建，但是对于模架上的虎口，需要自行手动的绘制；

如本例，对于平板模具而言，是必须设计虎口，单靠模架导柱对模具进行定位，显然不是很好！

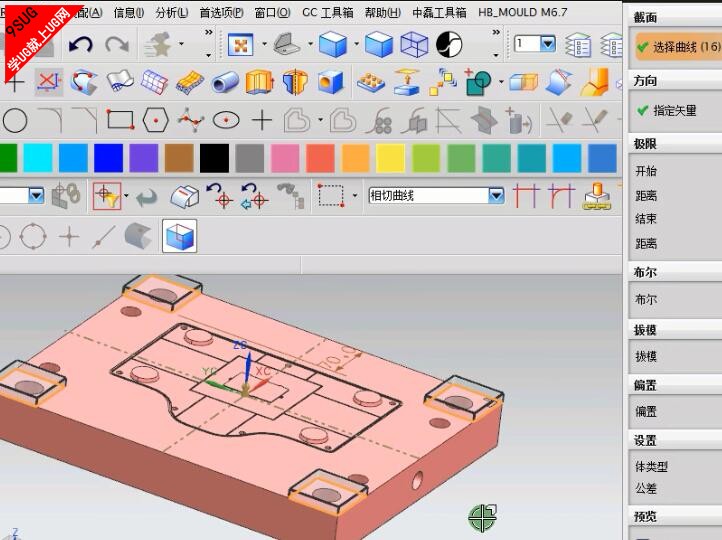

拉伸完虎口的实体模型后，需要与模架进行布尔运算求和；

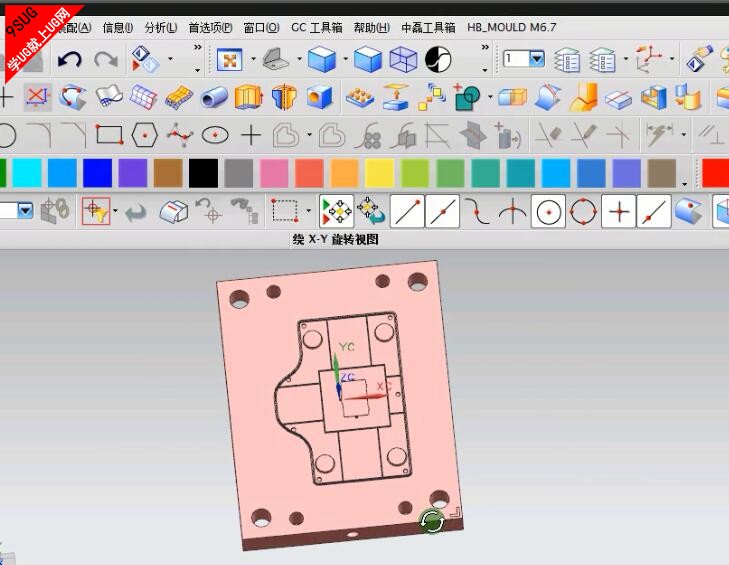

UG8.0绘制模架虎口可以先创建草图、然后对其执行拉伸，虎口的拔模角度常取5度或10度，中间需要倒R角；

模仁虎口的高度取值要比模仁高一些，可以取8mm或10mm;虎口常设计于后模。

在虎口的细节设计完成后，需要与A板执行布尔运算求差，虎口与A板之间要留有0.5mm避空位置，更多关于UG8.0模具设计培训虎口设计，请下载视频进行学习。
