ug8.0模具设计10讲_原身模具结构设计_就上UG网

[复制链接]

UG8.0原身模具结构设计适用于批量较小的产品，也可以称为简易模具，由于成型量不大，在模具制造设计中，可以不需要模仁，直接原身留，原身模具结构设计比较适用于较平板类别的UG模具设计；

模具设计时要善于使用图层，图层是管理模具设计零件的重要工具，模架图层在100－119层；

在进行原身UG模具设计时，如发现有的模架零件不符合设计要求，可以把不符合的零件单独显示出来进行编辑；

UG原身模具设计与带有模仁的模具设计思路是一样的，也是先设计模仁，但模具的结构分型完成后，与调出的模架先执行求差，然后再对其进行合并；

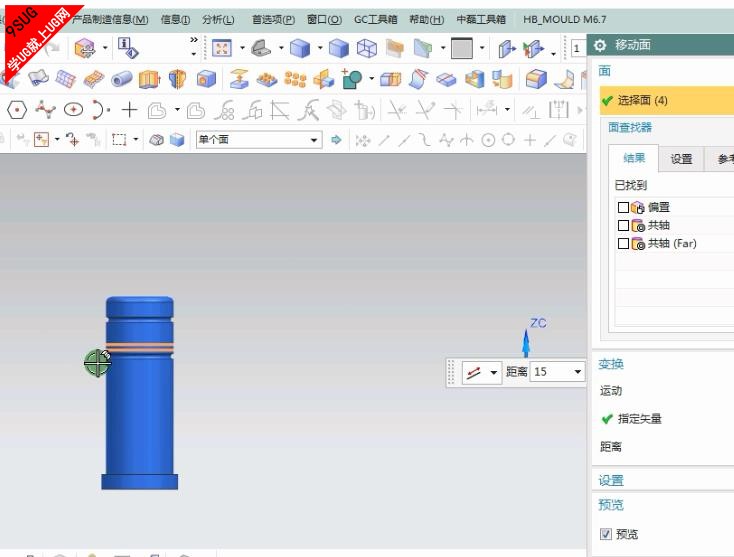

UG模具中带有镶件，模仁与模胚合并后，镶件肯定是不够高的，这时要注意调整镶件的高度；

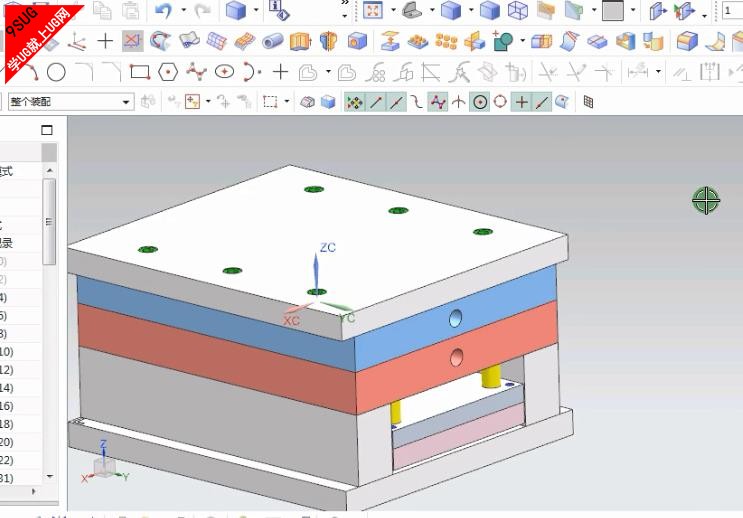

原身模架，主要在于处理模仁与模胚无缝配合，原身模具，A板与B板即最常规模具设计中的模仁。
