如下图图纸尺寸所示,这是一个机械零件的三维设计,在绘制时,运用了拉伸、倒角等组合命令,欢迎学习;如果觉得本文不错,欢迎关注“UG网”
UG练习题22-1.png UG练习题22-2.png

绘图步骤:
1.绘制草图;
如图纸尺寸所示,绘制整个图形的草图,绘制草图时,要注意其标注的尺寸,以免绘制错误;

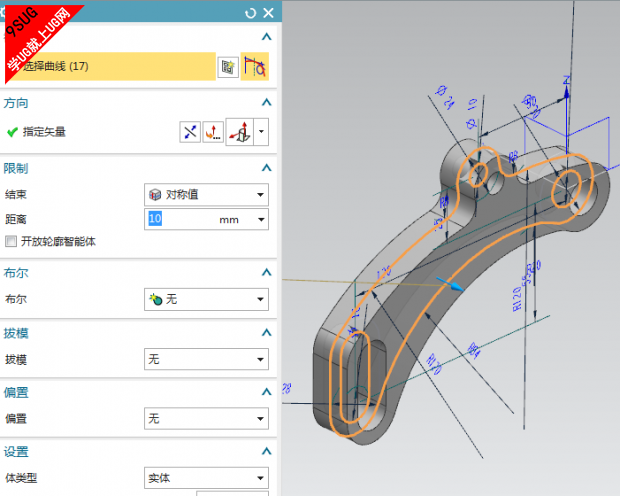

2.拉伸零件主体;
选择步骤1绘制的主体曲线,进行拉伸,完成实体创建;

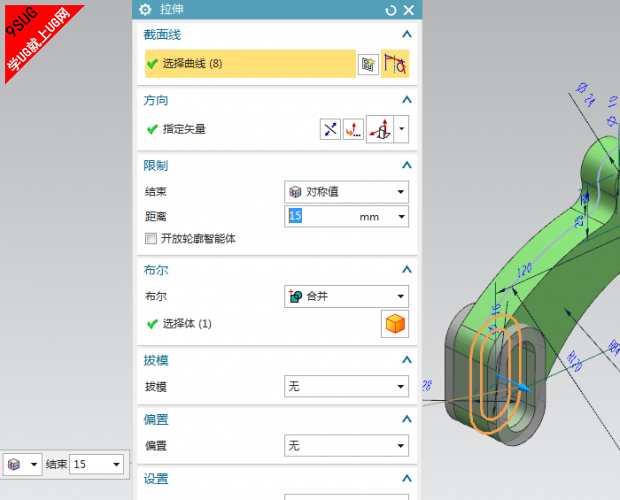

3.长条孔;
长条孔的尺寸已经绘制完成,直接选择曲线进行拉伸即可;
4.创建圆柱
按下图的尺寸创建圆柱,完成后的圆柱与主体进行布尔运算求和;
5.倒R角
按图上的R角尺寸,对零件进行圆角创建;
6.完成三维;
