[三维造型] UG图文教程，抽壳、沉头孔实例

[复制链接]
ug9.0发表于 2019-7-22 20:52:00 | 显示全部楼层 |阅读模式

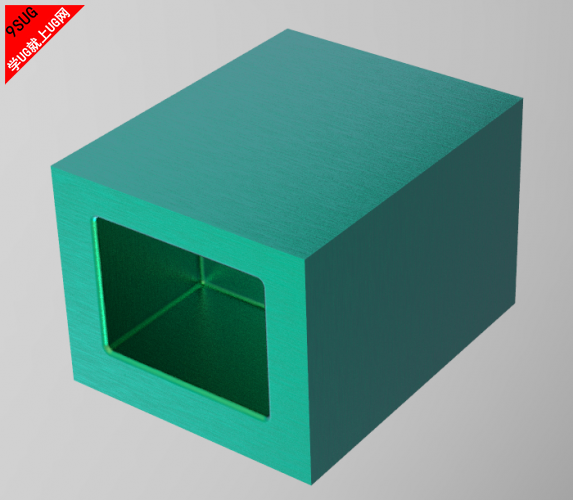

新手学UG练习题，如下图所示，这是一个壳体的零件，想学习UG，快来练习吧；

绘图步骤：

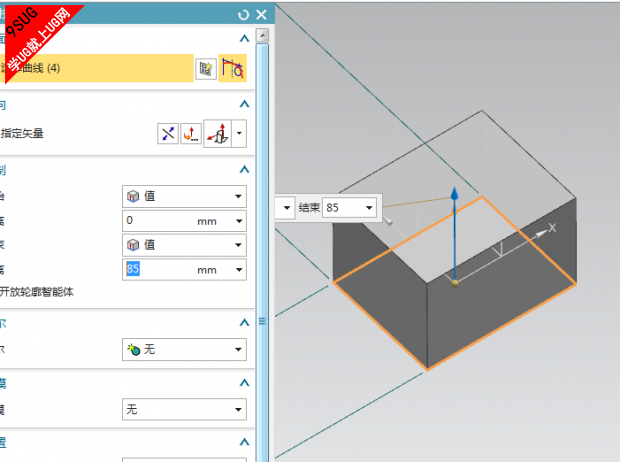

拉伸方块实体，其尺寸如上图
切除C角
使用拉伸功能，创建一C角的切除截面；

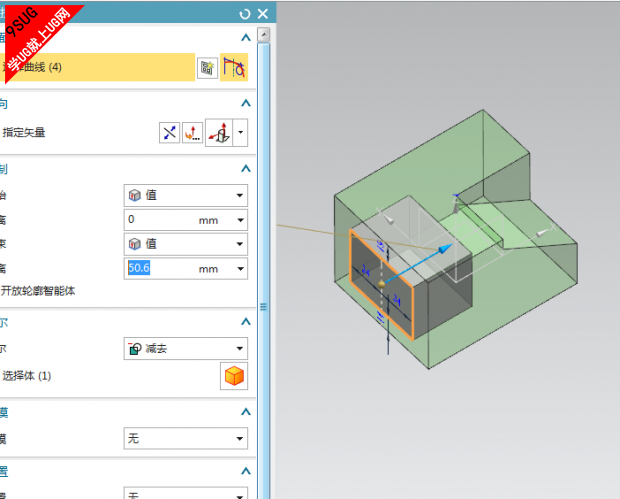

凹槽设计；
拉伸一个实体，然后在长方体上减出一个凹槽；

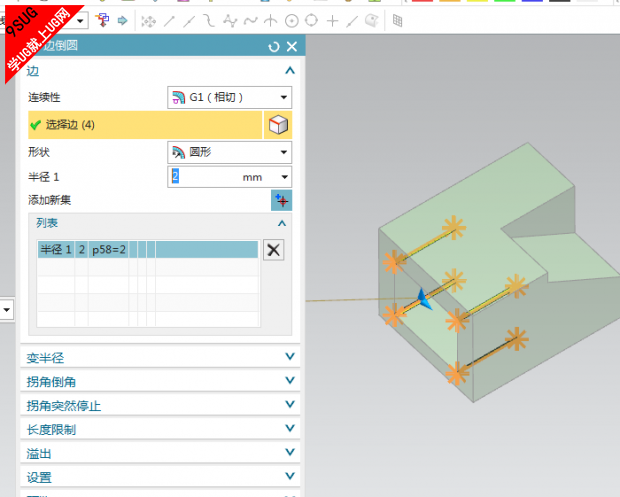

倒R角；
按图纸要淾，对零件上的边进行倒R角；
抽壳；
其壁厚为4MM，完成后的壳体如下图；
空间曲线；
绘制空间曲线，其位置按图纸绘制；

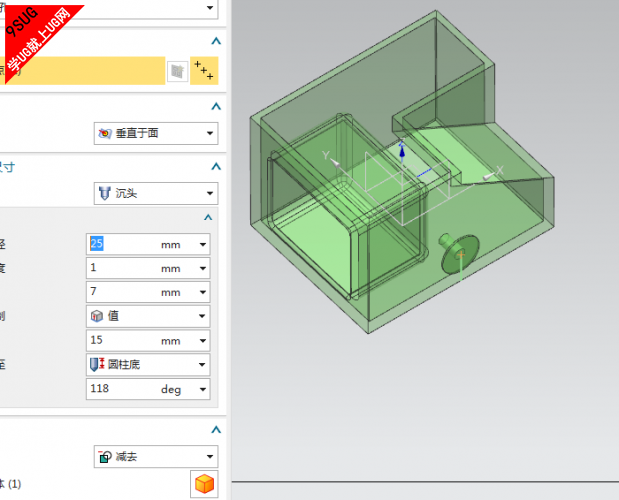

沉头孔；
其沉头直径是25，深度是1，孔直径为15；

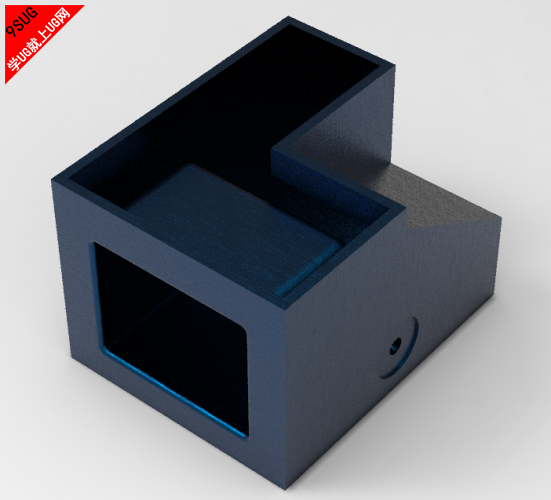

完成三维，其图纸零件如下图；
