[三维造型] UG图文教程,修剪体、抽壳应用实例

[复制链接]
发表于 2019-7-19 21:02:14 | 显示全部楼层 |阅读模式
如下图所示,通过图纸分析,可看到图上由圆柱、螺丝孔等特征组成,在此图形设计中,应用 了圆柱、孔、抽壳、修剪体、倒圆角等命令;
如图所示,尺寸如下:
创建圆柱;
创建直径200,高度15的圆柱;
修剪实体;
运用动态坐标,修剪实体命令,切除圆柱缺口;
创建小孔;
创建圆柱,然后直接执行求差,创建中间60的孔;
创建孔;
使用孔命令,按图上尺寸,创建M8螺丝孔;

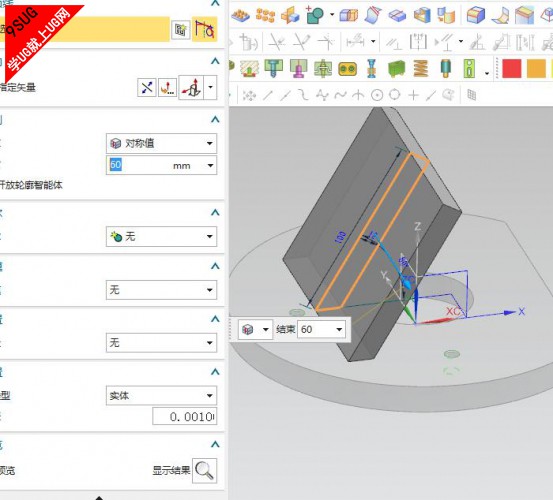

拉伸实体;
对称拉伸截面,其尺寸为120;
抽壳;
先抽其统一的厚度,然后按备选厚度进行不均匀抽壳;
求和;
使用布尔运算求和,对两个实体进行合并;

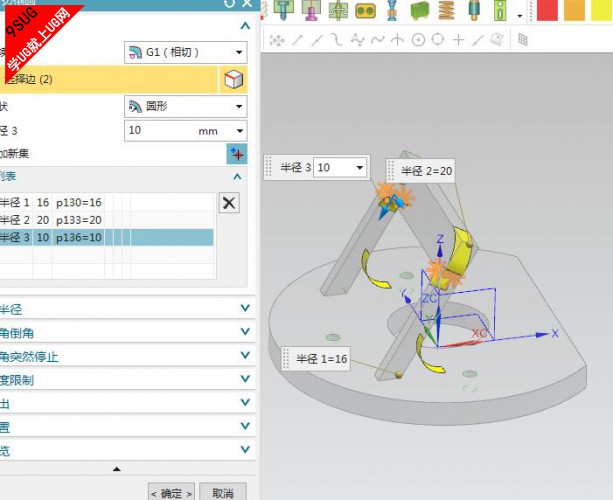

倒圆角;
按图纸要求,对下图上的边进行倒R角;
