[三维造型] UG练习图纸,全参数化零件设计

[复制链接]
发表于 2019-7-18 17:31:03 | 显示全部楼层 |阅读模式
这是一例适合新手学UG的UG练习题,图纸上尺寸详细,看得懂就可以轻松画图,对于新手学UG者,要注意其坐标方向画图的选择;
图纸如下,视图上三视图详细给出了画图数据;
创建第一个拉伸三维截面,此是以后步骤的主体形状;
面倒圆;
使用三张面对其进行倒圆角,完成后如下图;
长条孔;
拉伸创建长条孔,然后求差;
增加特征;

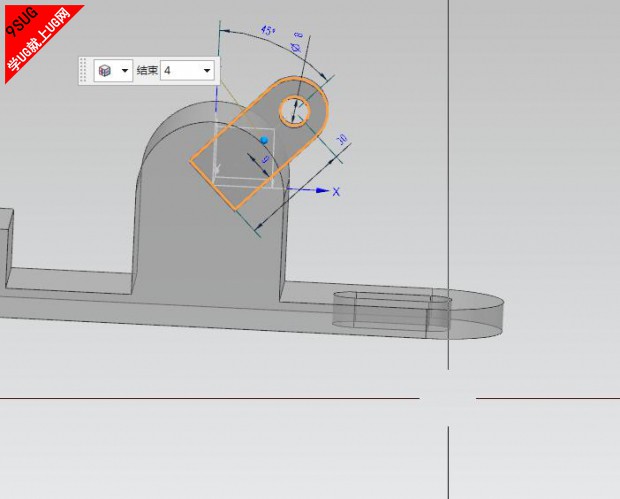

绘制45度方向的截面,然后进行求和;
边倒R角

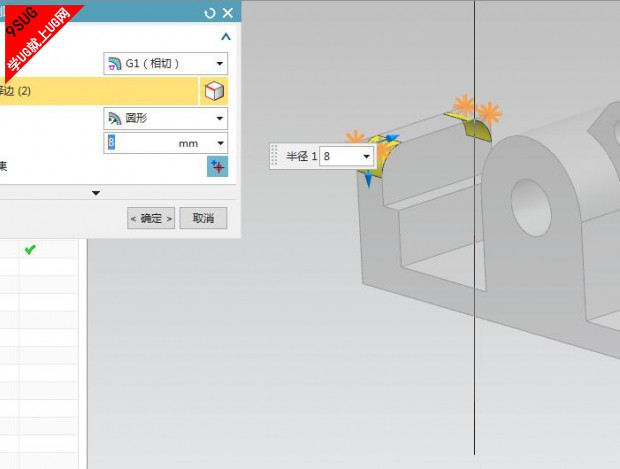

创建R8的圆角;
创建孔
选中R角中心,然后创建同心圆孔;

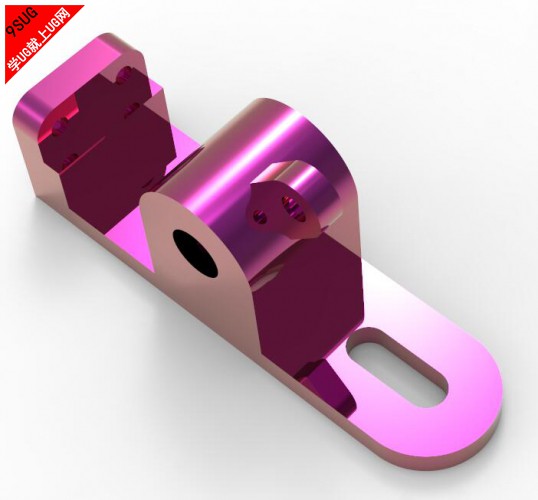

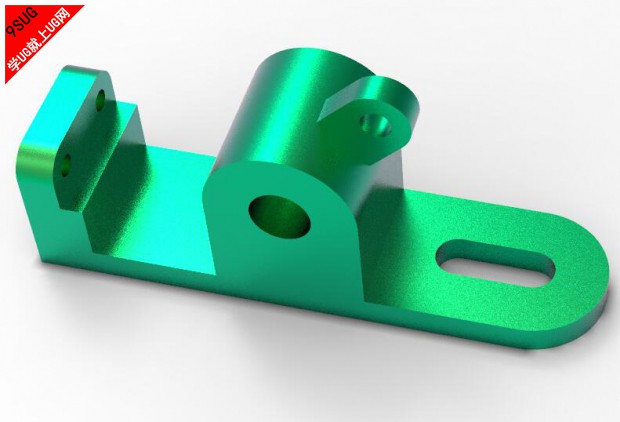

完成三维,渲染一下,看起来不错呢;
