[三维造型] 新手学UG,拉伸练习题5

[复制链接]
发表于 2019-6-19 22:09:46 | 显示全部楼层 |阅读模式
花上三两分钟,就可以完成下图,对于新手学UG,比较难的是对于图纸的观察与理解,先从简单入门,提高学习信心。
UG练习题5-2.jpg UG练习题5-3.jpg UG练习题5-4.jpg

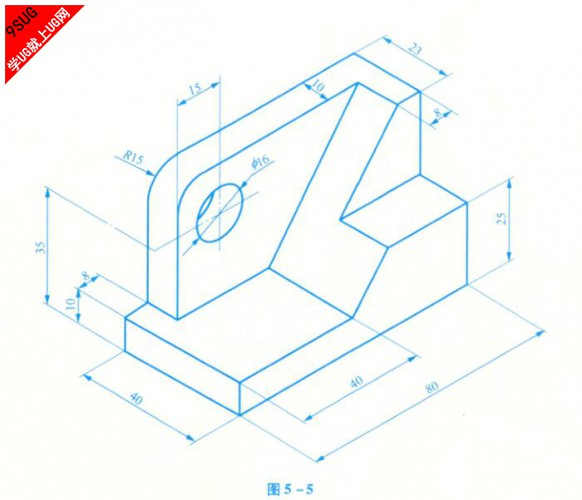

等轴测尺寸图如下:

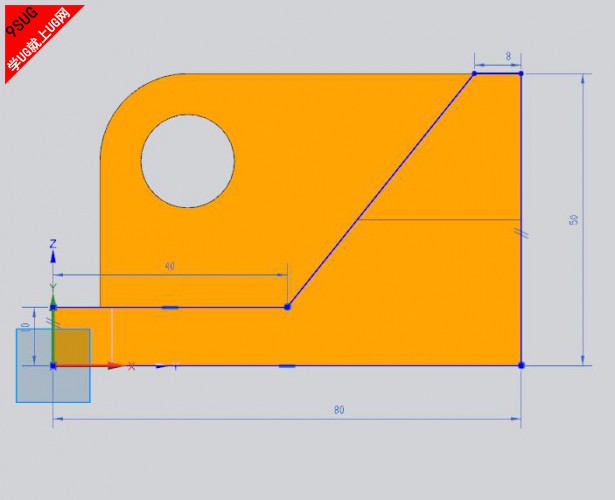

1.如下图所示,在建模下创建草图的截面,然后对其进行拉伸;
2.拉伸切除特征,得到图形上的切口;
3.补实体特征,在绘制草图时,可以使用投影曲线共用三维零件的边,然后按如图尺寸进行设计即可;

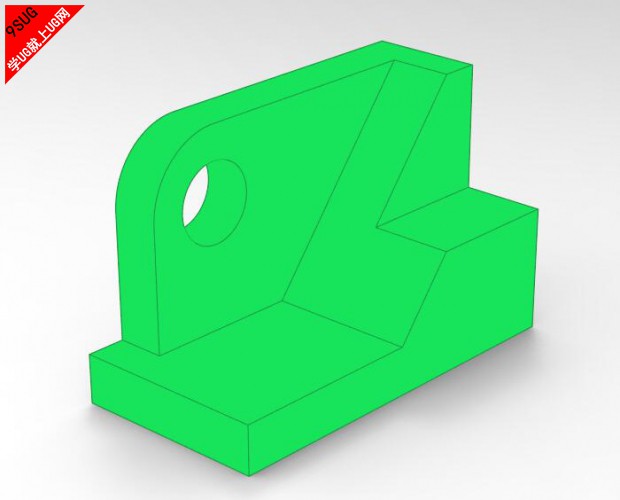

4.下图为完成后的三维图纸,动手画一画,是不是觉得很简单呢?欢迎关注“UG网”,交流学UG技巧;
