UG编程界面及加工环境讲解
    读者在刚学习UG编程时,需要熟悉NX编程操作界面和加工环境,应当知道如何进入编程界面和了解编程中需要设置哪些参数等。
UG加工环境
    当第一次进入编程界面时,会弹出〖加工环境〗对话框,如图1-7所示。在〖加工环境〗对话框中选择加工方式,然后单击

UG编程

UG编程
按钮即可正式进入编程主界面。

UG编程

UG编程
q 平面加工:主要加工模具或零件中的平面区域。
q 轮廓加工:根据模具或零件的形状进行加工,包括型腔铣加工、等高轮廓铣加工和固定轴区域轮廓铣加工等。
q 点位加工:在模具中钻孔,使用的刀具为钻头。q 线切割加工:在线切割机上利用铜线放电的原理切割零件或模具。
q 多轴加工:在多轴机床上利用工作台的运动和刀轴的旋转实现多轴加工。
UG编程界面

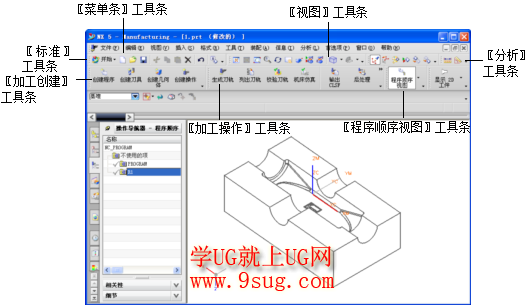

    首先打开要进行编程的模型,然后在菜单条中选择〖开始〗/〖加工〗命令或按Ctrl+Alt+M组合键即可进入编程界面,如图1-8所示。
q 〖菜单条〗工具条:包含了文件的管理、编辑、插入和分析等命令。
q 〖标准〗工具条:包含了打开所有模块、新建文件或打开文件、保存文件和撤销等操作。
q 〖视图〗工具条:包含了产品的显示效果和视角等命令。
q 〖加工创建〗工具条:包含了创建程序、创建刀具、创建几何体和创建操作4种命令。
q 〖加工操作〗工具条:包含了生成刀轨、列出刀轨、校验刀轨和机床仿真4种命令。
q 〖程序顺序视图〗工具条:包含了程序顺序视图、机床视图、几何视图和加工方法视图。
q 〖分析〗工具条:包含了所有分析模具的大小、形状和结构的功能。


UG编程

UG编程
1-8  编程界面
UG加工操作导航器介绍

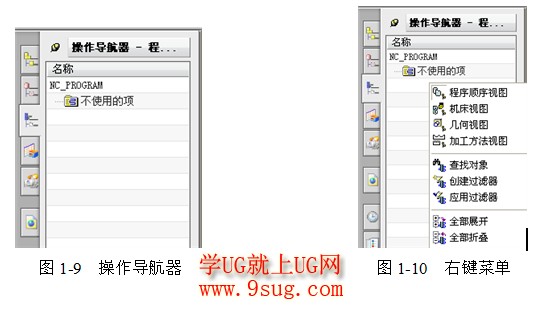

        在编程主界面左侧单击〖操作导航器〗按钮file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps_clip_image-22760.png,即可在编程界面中显示操作导航器,如图1-9所示。在操作导航器中的空白处单击鼠标右键,弹出右键菜单,如图1-10所示,通过该菜单可以切换加工视图或对程序进行编辑等。

UG编程

UG编程
