UG编程背吃刀量和切削深度的关系就上UG网

[复制链接]
听雨声发表于 2017-8-17 08:42:10 | 显示全部楼层 |阅读模式
背吃刀量和切削深度一般用ap表示,指的是在包含主运动和进给运动方向的平面的垂直方向上测量,对于外圆车削而言,背吃刀量等于工件已加工表面与待加工表面的垂直距离;

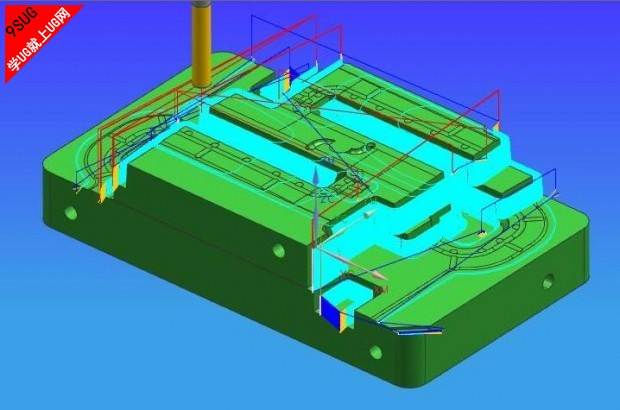

UG编程

UG编程

1:背吃刀量是指刀具切削工件的深度,(只是指单边的即在半径上算)
2:切削用量,切削深度,被吃刀量都是一个东西
3:切削量是指工件在加工时一次走刀工件直径的减少量。

被吃刀量说的是径被切去的量,而切削量指的是直径上被切去的量。
所以:
切削量=2×被吃刀量
被吃刀量一般用ap
回复

使用道具 评分 举报

精彩评论2

 楼主| 听雨声发表于 2017-8-17 08:43:52 | 显示全部楼层

切削深度(ap):切削工件时已加工表面与待加工表面之间的垂直距离。
背吃刀量ap是指平行于铣刀轴线方向的切削层尺寸。
切断、车槽时的切削深度等于车刀主切削刃的宽度。
切削深度又简称切深,同背吃刀量
回复 支持 反对

使用道具 评分 举报

 楼主| 听雨声发表于 2017-8-17 08:44:08 | 显示全部楼层
一般指工件上已加工表面和待加工表面间的垂直距离。(back engagement)对于圆柱体工件的切削加工,指是的已加工表面和待加工表面的直径差的1/2,即单边切削深度。 在进给运动方向测量。把“每分钟进给量”换算成“每转进给量”得到的是进刀量。
切削宽度等于切削刃的工作长度。在主偏角为90度时切削宽度=切削深度。
参照机械工业出版社 唐宗军主编的《机械制造基础》第四页,背吃刀量定义为:主刀刃与工件切削表面接触长度在主运动方向和进给运动方向所组成平面的法线方向上测量的值。
回复 支持 反对

使用道具 评分 举报
