[教程] UG快速入门109讲_拼合曲面_就上UG网

  [复制链接]
发表于 2012-9-22 08:27:39 | 显示全部楼层 |阅读模式

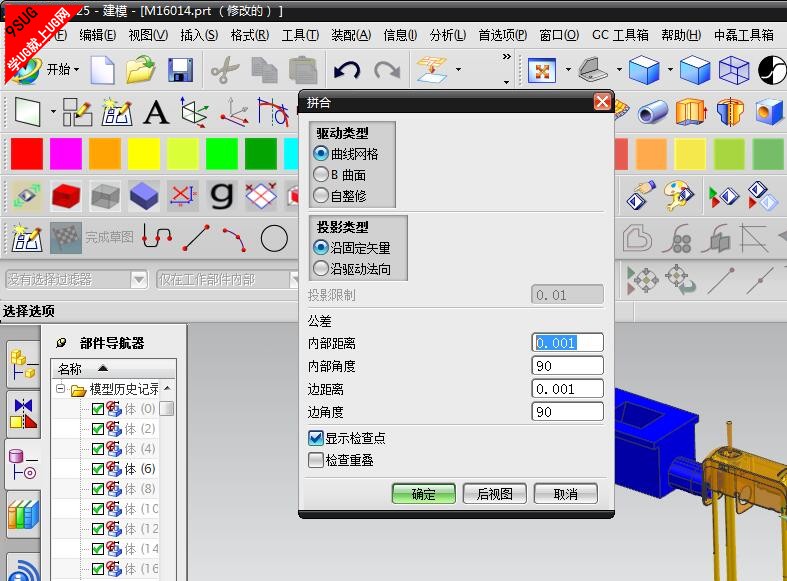

使用拼合命令可将多个曲面组合为一个曲面。系统创建单个 B 曲面,该曲面逼近处于几个现有面上的四边区域。

UG拼合

UG拼合

NX 将驱动曲面上的点沿矢量或沿驱动曲面法矢投影到目标曲面(被逼近的面)上。然后用这些投影点构造逼近 B 曲面。可以把投影想象为从每个原始点到目标曲面的光束放射过程。

拼合曲面教程

拼合曲面教程

建模将多个面为单个面(而不是几个)使某些操作更容易。例如,加工时可能希望简化模型以允许更简单的驱动曲面做曲面轮廓铣。
拼合始终输出双重三次曲面(即 3x3 次曲面)。
要定义驱动曲面,可以使用现有 B 曲面或者其他类型的曲面。由另一个类型的曲面创建驱动 B 曲面,必须使用单条曲线来定义驱动曲面的限制。
注释 如果需要使用一串曲线,可以使用主页选项卡→曲面组→通过曲线网格以定义驱动曲面。
