UG快速入门124讲_三维图纸的查看及绘图思路总结

[复制链接]
ug9.0发表于 2016-9-19 11:03:03 | 显示全部楼层 |阅读模式

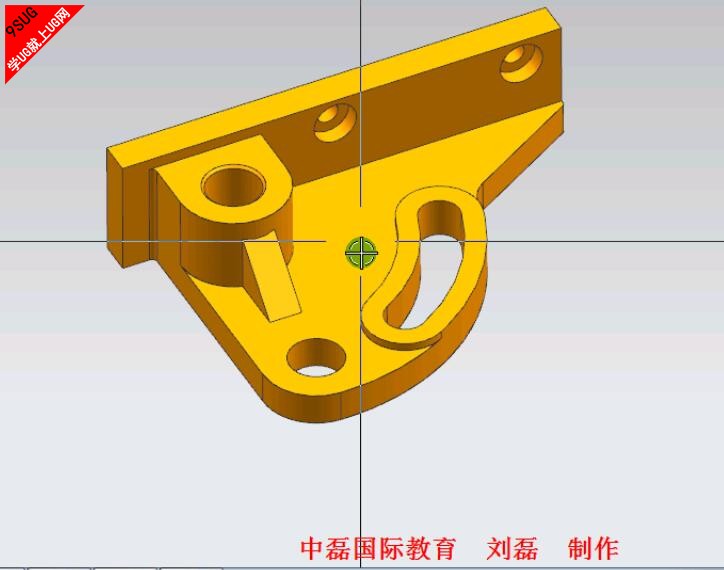

用UG8.0绘制三维零件,首先得看懂图纸,这是毫无置疑的!看图先看等轴测图,通过等轴测图了解其结构,当看明白图纸后,接下来就可以绘制草图了!

UG教程

UG教程

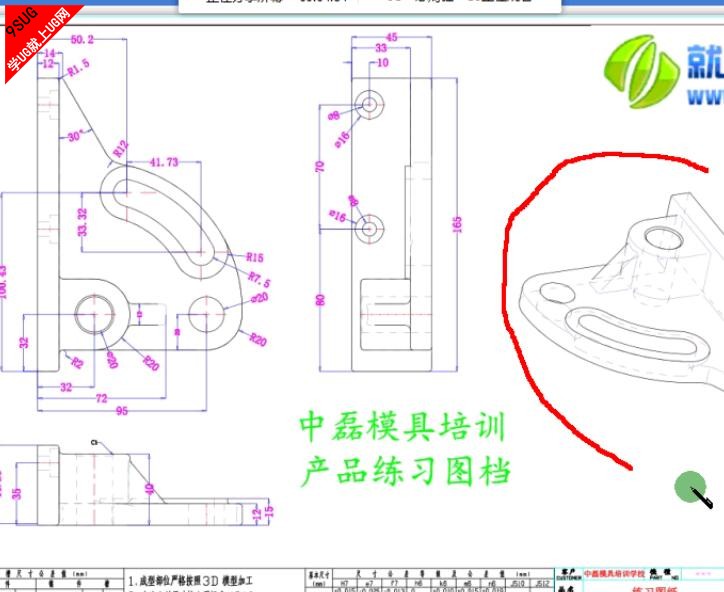

在用NX8.0绘制零件的草图时,只需要观察俯视图即可,通过俯视图,三维几何体的所有轮廓就会呈现出来了;草图曲线可以整体画,也可以分开画,如本例,草图线为整体设计;

三维设计

三维设计

把二维草图演变成三维,需要查看与俯视图配套的侧视图或剖视图,在本例中,图纸上的高度都可以在侧视图上找到;

零件设计

零件设计

在观察图纸时,一定要细致,粗心大意容易造成三维设计不准确;
http://static.video.qq.com/TPout.swf?vid=o03158cv1o7&auto=0
源视频下载:


游客,如果您要查看本帖隐藏内容请回复
