高难度塑胶模具模架部分零件组成及其功能简介

[复制链接]
常乐的知足者发表于 2016-9-7 15:28:14 | 显示全部楼层 |阅读模式
本帖最后由 常乐的知足者 于 2016-9-7 15:37 编辑

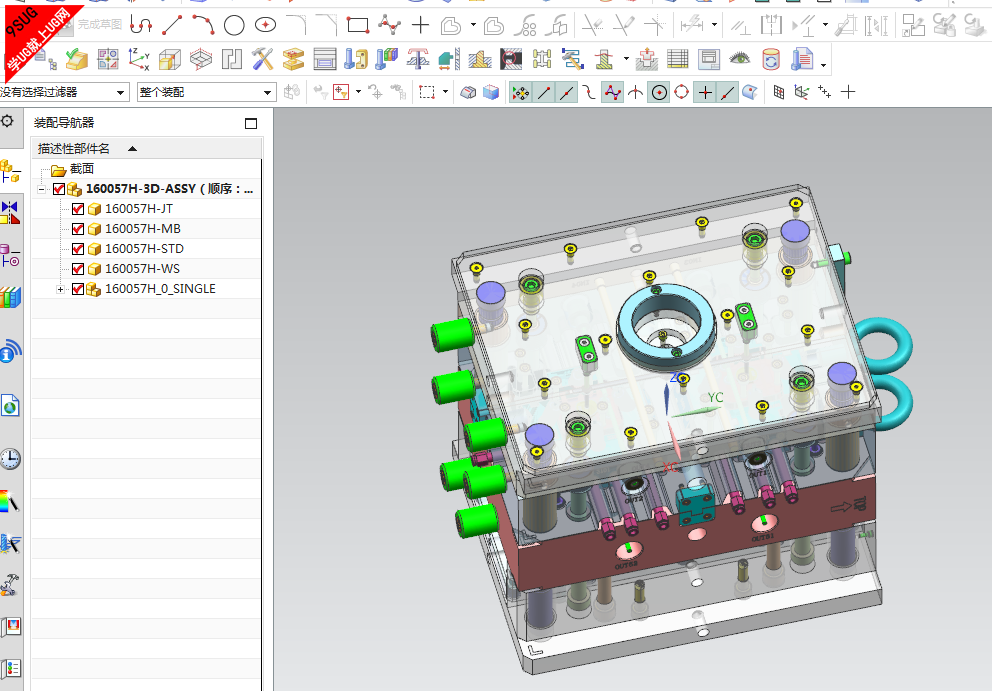

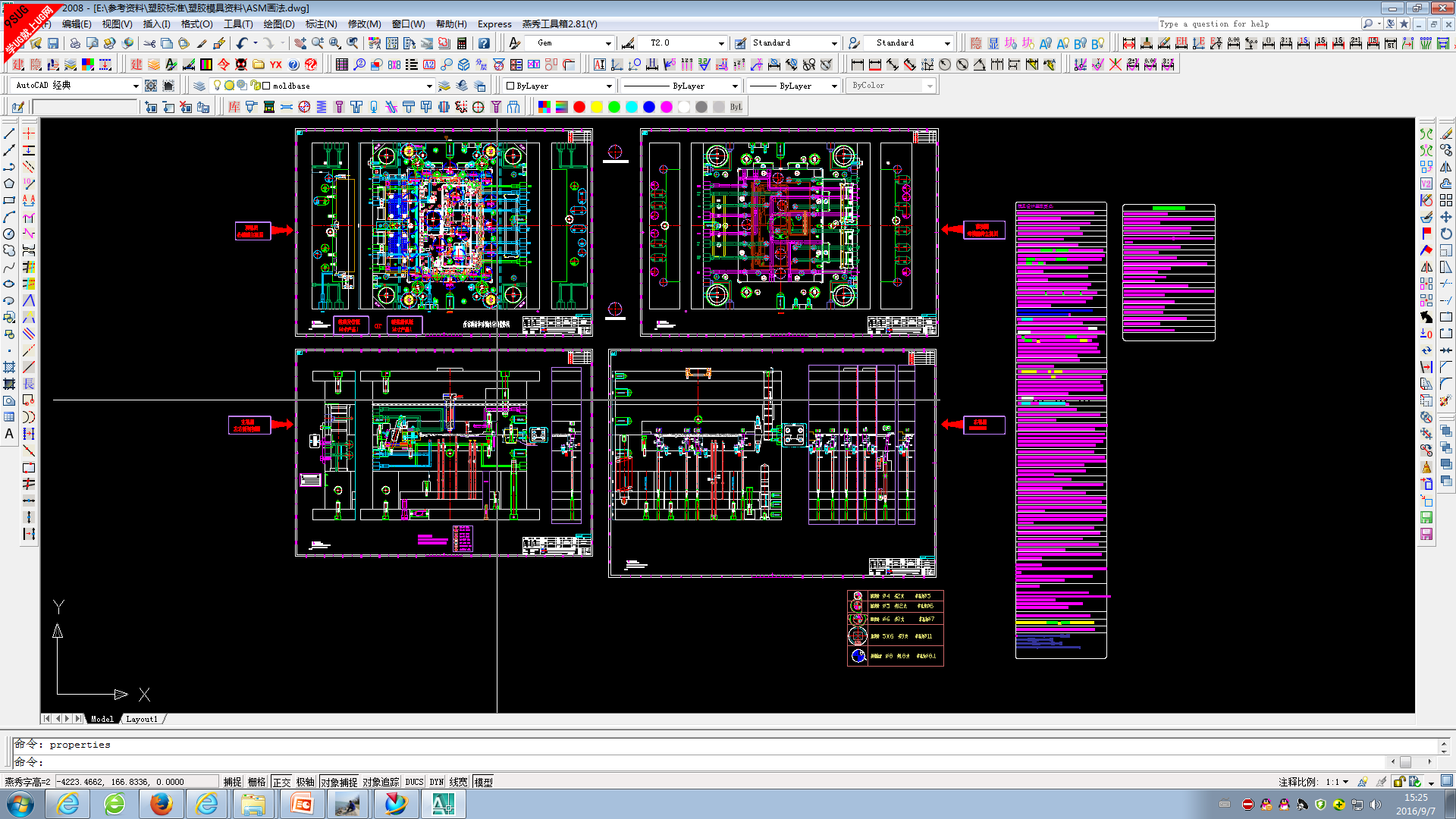

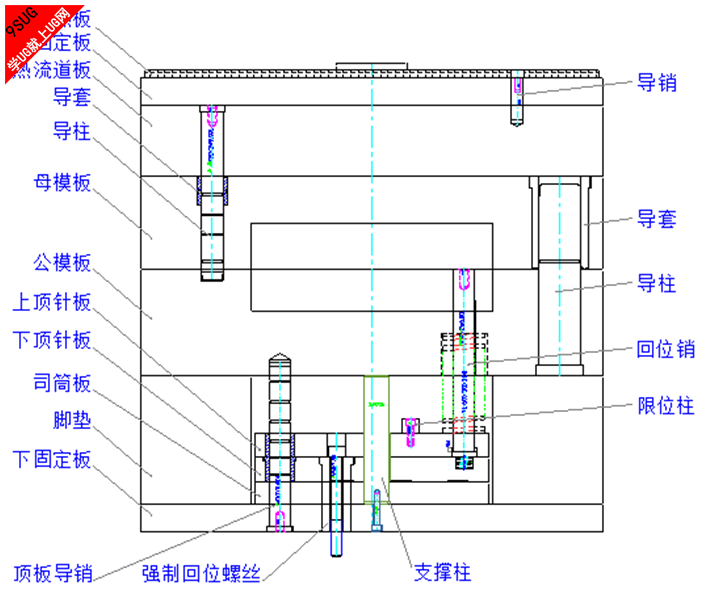

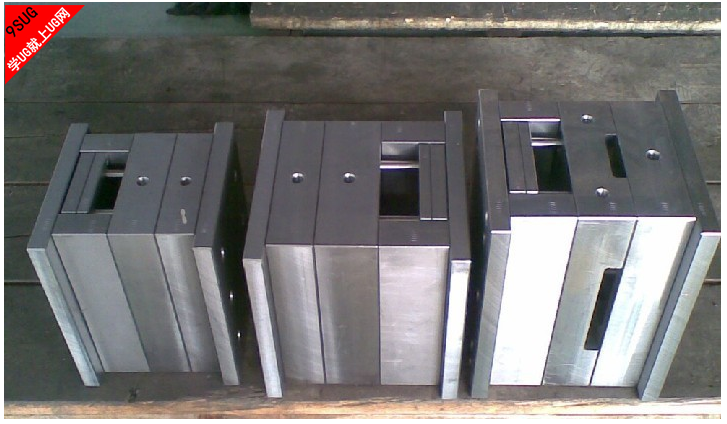

1、隔热板
         当模具有热流道时就需要设计隔热板,且隔热板与热流道板同侧,其作用是将模具与成型机台隔开,防止热流道的热量传到成型机台上,造成热流道热量的损失,另外防止成型机台上的润滑油被模具温度烤干,影响机台的润滑。

2、上固定板
         上固定板是将隔热板、热流道板、定位环、灌嘴等固定在此板上,然后利用此板将模具母模部分固定在成型机台上。

3、热流道承板
         此板主要是装置热流道系统。

4、母模板
         此板主要用来装置母模仁,也可用来装置灌嘴、加工流道、浇口等。

5、公模板
         此板主要用来装置公模仁,导柱、回位销、顶针、斜销、司筒、滑块、顶板导销等均在此板上定位加工,此板与母模板结合面称为模具的分型面,即PL面。(中型模具以上PL间隙1MM,小型PL间隙0.5-1MM,IMRPL间隙0MM)

6、上顶针板
         此板亦称顶针定位板,主要用于顶针、斜销等顶出装置的定位,使顶针、回位销能正确回位。

7、下顶针板
         此板亦称顶针固定板,与上顶针板固定为一体,整个顶出机构就是靠此板与上顶针板将顶针、回位销、斜销等固定。

去


8、脚垫
         此板也称之为间隔板,处于公模板与下固定板之间,主要作用是控制顶板的活动空间,确保产品成型时的顶出距离,同时也相当于模具最大的支撑柱。

9、司筒固定板
          当司筒数目很多时,可采用司筒固定板,将司筒内针固定在司筒板上,与下固定板压紧。(司筒数目较少时采用司筒压板将司筒内针固定在下固定板上)

10、下固定板
         此板亦称可动侧固定板,是将模具整个可动侧组装在一起,再固定在成型机台上。

11、导柱/导套
         使模具的动模侧与定模侧在成型时能够准确导向的定位零件,一般在公模的四个角上的相应位置安装,也可根据模具的结构,进行反向安装(滑块退出行程很长或顶出行程很长的场合)。
12、顶板导销(EGP)
         此零件主要是在顶针板顶出、回位过程中起到定位、导向的作用,避免顶针、斜销等在回位时出现卡死或断裂等现象,此零件的数目设计可根据模具的大小设计两组、四组或六组。

13、回位销
         此零件的作用在于使顶板在合模时能够完全回位,避免顶针、斜销等未完全回位而导致母模面或滑块撞伤。

14、强制回位螺丝
         通过强制回位螺丝,将模具公模部分锁在成型机台的顶杆上,通过顶杆作用于强制回位衬套,完成顶出机构的顶出与回位。

15、导销(DP)
         其作用是在装配热流道板与上固定板时起定位的作用。

16、支撑柱
         此零件处于公模板与下固定板之间的零件,它的主要作用是防止公模板在模具成型时因注射压力而产生变形,增加公模板的强度,支撑柱应设计在靠近注射中心,浇口位置以及靠破面下方,支撑柱的数量在不与其他零件干涉的情况下越多越好,但也要充分考虑顶板的强度。(脚垫相当于模具最大的支撑柱)


17、限位柱
此零件的作用有:
  1、对模具的顶出行程进行限位,当需要改变顶出行程时,要考虑:
                 (1)扁顶、双节圆顶针等托的避空孔;
                  (2)斜销的长度及退出行程(防止斜销顶出干涉,所以改变顶出行程时要重新模拟斜销顶出);
                  (3)卡勾的长度;
  2、可以减少公模底板与上顶针板的接触面积,防止因顶针板或公模板的变形而导致的顶出不平衡;
  3、当公模板底部与顶针板之间的距离较小,而需要的弹簧较长时,为不破公模仁,在不改变顶出行程的前提下,就需要设计限位柱来增加公模板底部与顶针板之间的距离,同时也方便锁强制回位螺丝。
   限位柱的高度要综合考虑顶针的高度、司筒的高度、斜销拉杆、斜销座等

18、垃圾槽
        垃圾槽是开在下顶针板底部,其作用是:1、为避免下顶针板与下固定板(或者司筒板)大面积接触,因顶针板或下固定板变形而导致顶板的不平衡;2、堆积铁屑等杂物,防止杂物堆积在下顶针板与下固定板接触面之间,影响顶针板回位。
其设计原则是:RP下一定不可以开槽,斜销座下面尽量不要开槽,形状要便于加工。
