建模转成装配

建模转成装配

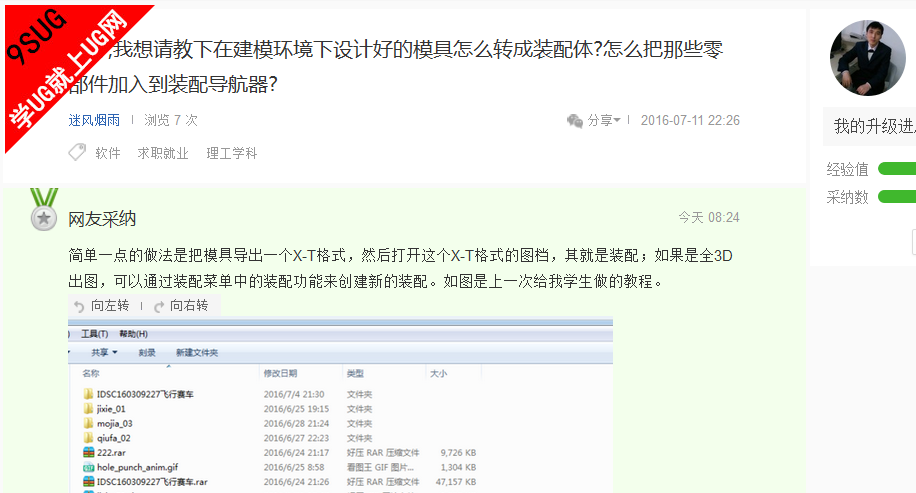

使用UG10.0建模做的全3D模具设计,由于在建模设计的模具其不是装配图档,那么如果想把图档变成装配图档,该怎么操作呢?

UG模具设计

UG模具设计

相信这个问题做全3D模具设计的朋友都会遇到,在对模具进行全3D设计时,由于需要对每个零件进行出工程图,那这时就必须把设计好的模具从建模转化成装配,把建模做成装配有两种方法,第一种方法是把模具导出X_T,然后再用UG打开这个X-T文件,其就会变成装配模式;(这一种方法在全3D模具设计不可取);

第2种方法才比较适合做应用在模具设计中,也就是在建模具下直接做成装配,比如把模架做成一个子装配,把前后模仁也分别做成装配,这样的做的好处在于,当3D更改后,2D图纸也可以跟着更改。关于如何在建模下把模具做成装配,请下载视频观看。


UG10.0建模下设计的模具转换成装配图档教程就上UG网

提取密码:
游客,如果您要查看本帖隐藏内容请回复
