[运动仿真教程] UG10.0发动机活塞球面副运动仿真创建教程-就上UG网

  [复制链接]
发表于 2015-7-16 17:14:09 | 显示全部楼层 |阅读模式
学UG就上UG网:
球面副的所用运动仿真素材是发动机中的活塞,球面副的工作原理是以球面为为运动轨迹进行移动;

NX10.0仿真步骤:

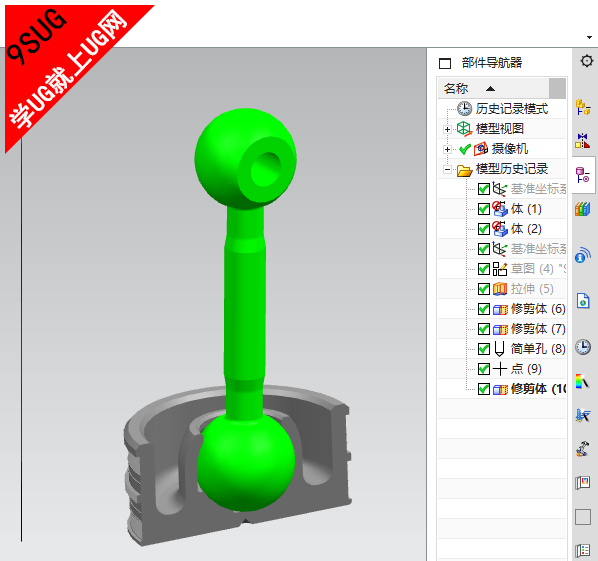

1、先绘制球面副所需要的运动素材-活塞,为便于观察,可把绘制完整的活塞从中间剖开;

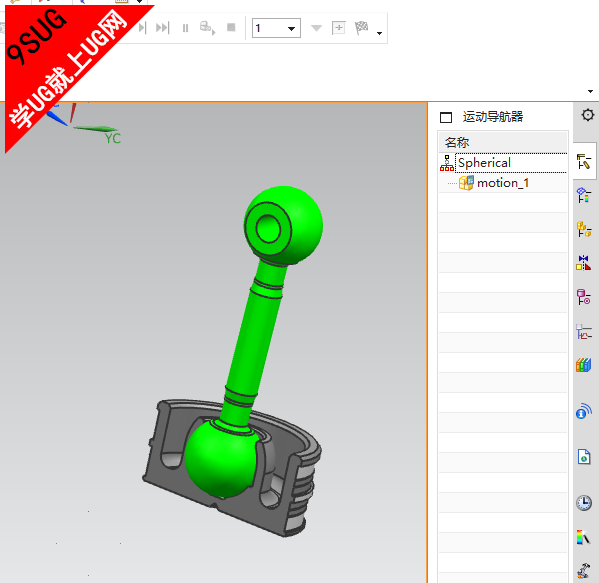

2、从NX10.0的启始位置找到运动仿真模块入口,进入后并在UG的导航栏创建一个新的运动仿真;
3、新建仿真运动完成后,工具栏上的工具可以使用了,选中连接杆,把其作为连杆使用;
4、创建球面副,进入到旋转副模块后,在其类型中找到球面副,然后按提示选择即可;

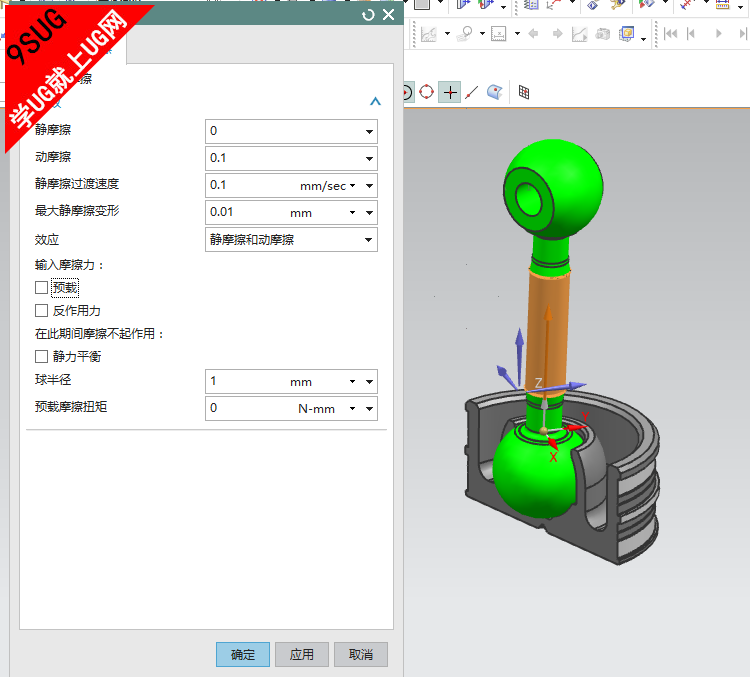

5、启用摩擦,其参数的按下图设置即可(如果想其运动,侧需要记动摩擦);

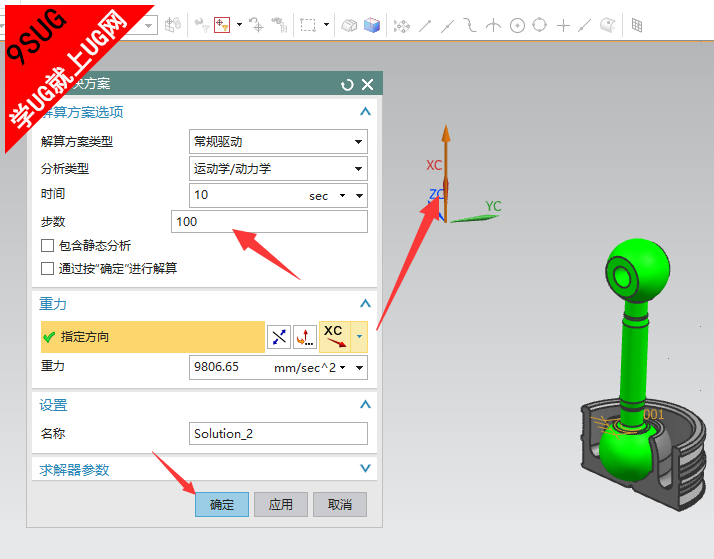

6、单击解决方案,然后按设置其参数,此时需要设定其方向,操作结果如下图;
7、执行求解后点动画,其球面副就会在活塞内部作简单的运动了;
运动仿真参考视频:
UG10.0球面副运动仿真创建教程-就上UG网

提取密码:
游客,如果您要查看本帖隐藏内容请回复
